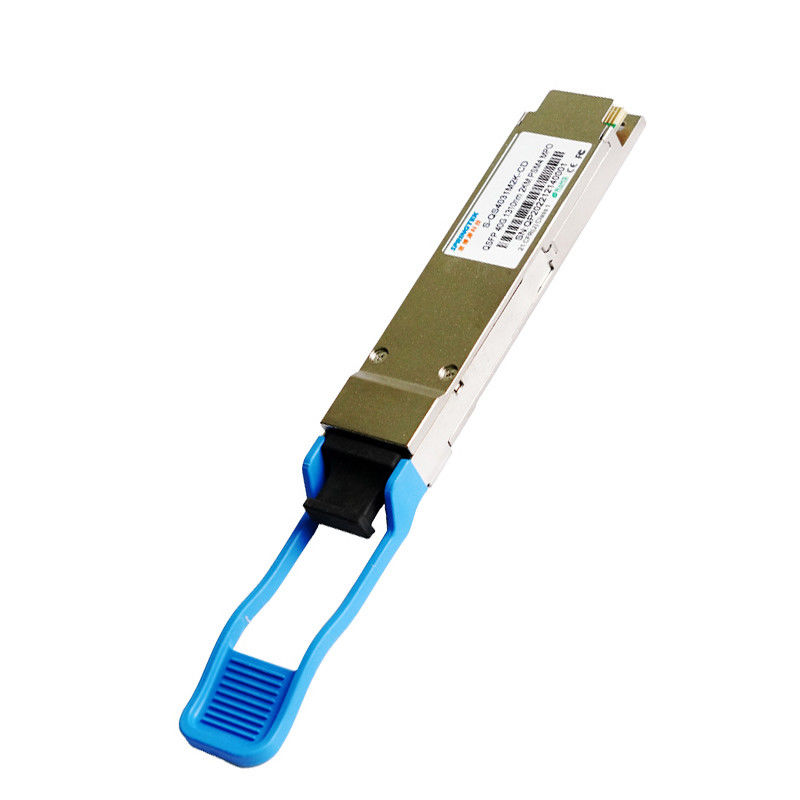

40G QSFP+ IR4 1310nm 2 킬로미터 PSM MPO 적합하 단일 모드 40G Ethernet/ 인피니밴드 QDR, DDR와 SDR / 데이타 센터
명령 정보
| 부품번호 | 제품 설명 |
| S-QS4031M2K-CD | QSFP+, DDM과 40Gbps,PSM4,1310nm, SM, MPO, 2 킬로미터, 0oC ~ +70oC |
기술
스프링텍 QSFP+ 40G-PSM4 송수신기는 SMF 최고 2까지 킬로미터 위에서 40G 이더넷 링크를 위한 요구조건을 충족시키도록 설계됩니다. 그것은 IEEE 802.3 양의 울음 소리인 QSFP+ MSA로 순응합니다. 그것은 비용 효율적이고, 한 개의 3.3V 전원 공급기와 저 전력 소모입니다. 그것은 뛰어난 EMI 성능을 위해 모든 금속과 소형 사이즈 주택으로 제조됩니다.
특징
채널 당 최고 11.2까지 그비피스 자료 비율
MPO 광 커넥터 (IEC61754-7-1)
저 전력 소모 3.5W (최대.)
2 킬로미터에 달하는 전송 길이
4 채널 1310nm DFB레이저와 송신기
4 채널 핀 포토 검출기와 수신기
운용 케이스 온도 :0 내지 70 'Ｃ
순응한 (자유로와서 이르세요) 로에스
애플리케이션
스위치 라우터와 HBA
40G 이더넷
인피니밴드 QDR, DDR와 SDR
고성능 후면
절대 최대 정격
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 전원 전압 | 프크크 | 0 | 3.8 | Ｖ | |
| 보존온도범위 | Ts | -40 | 85 | 'Ｃ | |
| 상대 습도 - 저장 | RHS | 0 | 95 | % | |
| 상대 습도 - 작동 | 로입자 | 0 | 85 | % |
권고된 운영조건
|
전기 특성
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
광학적 특성
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | 기록 | |
| 송신기 특성 | |||||||
| 레이저 유형 | DFB | ||||||
| 레인 당 자료 비율 | - | - | 10.3125 | - | Gb / Ｓ | ||
| 레인 중심 파장 | λ0 | 1260 | 1360 | 별거 안 해 | |||
| 사이드 모드 억압비 | SMSR | 30 | - | - | dB | ||
| 전체 평균 발진 파워 | PT | - | - | 5 | 데이터 베이스 관리 프로그램 | ||
| 평균 발진 파워, 각각 레인 | 입을 삐죽거리기 | -8.2 | - | 0.5 | 데이터 베이스 관리 프로그램 | ||
| 광변조 크기, 각각 레인 | OMA | -5.2 | - | 2.0 | 데이터 베이스 관리 프로그램 | ||
| 어떠한 2 레인 (OMA) 사이의 발진 파워의 차이 | - | - | 5 | dB | |||
| 각각 레인, OMA를 뺀 TDP에서 전원에 착수합니다 | -4.8 | - | - | 데이터 베이스 관리 프로그램 | |||
| 소광비 | ER | 3.5 | - | - | dB | ||
| 송신기 분산 페널티 | TDP | - | - | 2.6 | dB | ||
| 꺼짐 상태 송신기, 각각 레인의 평균 발진 파워 | 포트 | - | - | -30 | 데이터 베이스 관리 프로그램 | ||
| 상대 강도 잡음 | 린 | - | - | -128 | dB/Hz | ||
| 광 궤환 손실 허용한도 | - | - | 12 | dB | |||
| 송신기 아이 마스크 정의 | IEEE802.3ba에 순응합니다 | ||||||
| 수신기 특성 | |||||||
| 수신기 유형 | 핀 | ||||||
| 레인 중심 파장 | λ | 1260 | 1360 | 별거 안 해 | |||
| 평균은 전원, 각각 레인을 받습니다 | PIN1 | -12.6 | - | 2.3 | 데이터 베이스 관리 프로그램 | ||
| 손상 문턱치 | DT | 3 | - | - | 데이터 베이스 관리 프로그램 | ||
| 수신기 감도 (OMA), 각각 레인 (최대) | Sen1 | - | - | -12.6 | 데이터 베이스 관리 프로그램 | 1 | |
| LOS는 주장합니다 | LOSA | -30 | - | - | 데이터 베이스 관리 프로그램 | ||
| LOS 인가 해제 | LOSD | - | - | -15 | 데이터 베이스 관리 프로그램 | ||
| LOS 이력현상 | LOSH | 0.5 | - | 6 | dB | ||
| 기록 | |||||||
| 1. PRBS31@10.3125Gbps로 측정되는 BER=1E-12 | |||||||
일반 규격
| 핀 | 기호 | 명칭 / 기술 | 기록 |
| 1 | 국민 총수요 | 땅 | |
| 2 | Tx2n | 송신기 역데이터 입력 | |
| 3 | Tx2p | 송신기 비반전 데이터 입력 | |
| 4 | 국민 총수요 | 땅 | |
| 5 | Tx4n | 송신기 역데이터 입력 | |
| 6 | Tx4p | 송신기 비반전 데이터 입력 | |
| 7 | 국민 총수요 | 땅 | |
| 8 | 모듈셀 | 모듈은 선택합니다 | |
| 9 | 레트세틀 | 모듈 리셋 | |
| 10 | VCC Rx | +3.3V 전원 공급기 수신기 | |
| 11 | SCL | 2개의 와이어 직렬 접속 시계 | |
| 12 | SDA | 2 와이어 직렬 접속 자료 | |
| 13 | 국민 총수요 | 땅 | |
| 14 | Rx3p | 수신기 비반전 데이터 출력 | |
| 15 | Rx3n | 수신기 역데이터 출력 | |
| 16 | 국민 총수요 | 땅 | |
| 17 | Rx1p | 수신기 비반전 데이터 출력 | |
| 18 | Rx1n | 수신기 역데이터 출력 | |
| 19 | 국민 총수요 | 땅 | |
| 20 | 국민 총수요 | 땅 | |
| 21 | Rx2n | 수신기 역데이터 출력 | |
| 22 | Rx2p | 수신기 비반전 데이터 출력 | |
| 23 | 국민 총수요 | 땅 | |
| 24 | Rx4n | 수신기 역데이터 출력 | |
| 25 | Rx4p | 수신기 비반전 데이터 출력 | |
| 26 | 국민 총수요 | 땅 | |
| 27 | 모듈프스들 | 모듈 현재 | |
| 28 | IntL | 일시정지 | |
| 29 | VCC Tx | +3.3V 전원 공급기 송신기 | |
| 30 | VCC1 | +3.3V 전원 공급기 | |
| 31 | 라이피모드 | 저전력 모드 | |
| 32 | 국민 총수요 | 땅 | |
| 33 | Tx3p | 송신기 비반전 데이터 입력 | |
| 34 | Tx3n | 송신기 역데이터 입력 | |
| 35 | 국민 총수요 | 땅 | |
| 36 | Tx1p | 송신기 비반전 데이터 입력 | |
| 37 | Tx1n | 송신기 역데이터 입력 | |
| 38 | 국민 총수요 | 땅 |
