원래 장소:
무한 중국
브랜드 이름:
Springtek
인증:
ISO9001 RoHS FCC CE
모델 번호:
Ｓ -QS4085M01 시디

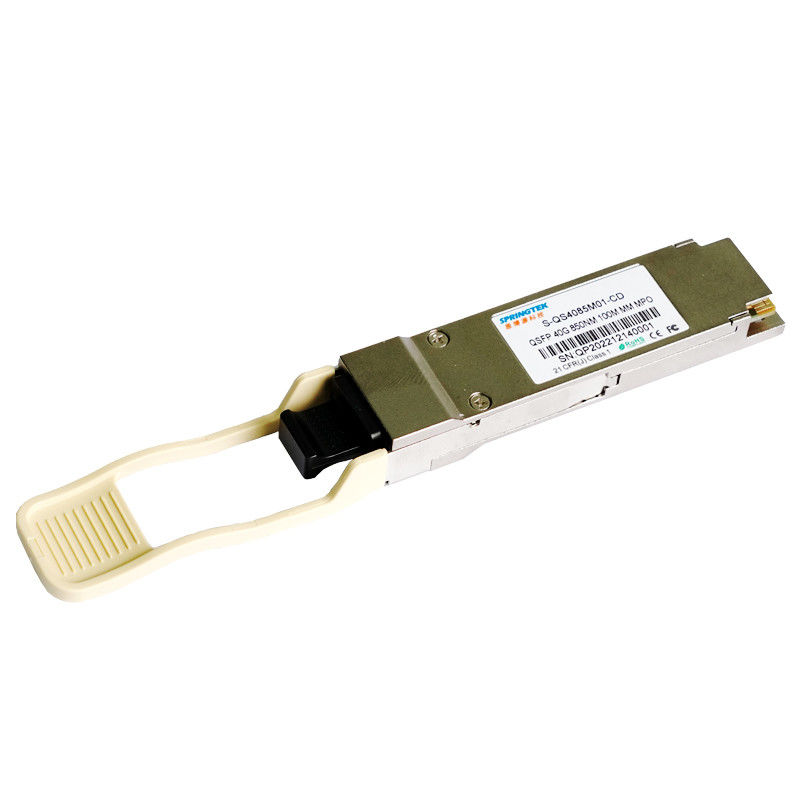

40G MM 적합한 수염 QSFP+ 850nm 100M MPO 광 송수신기 모듈
명령 정보
| 부품번호 | 제품 설명 |
| Ｓ -QS4085M01 시디 | QSFP+, 40Gbps, 850nm, MM, DDM과 MPO,100m, 0oC~+70oC |
기술
스프링텍 40G SR4 QSFP+ 송수신기는 OM3 MMF 최고 100m까지 10G SR 링크에 발생하는 것을 포함하여 40G 이더넷을 위한 요구조건을 충족시키도록 설계됩니다. 그것은 IEEE 802.3 양의 울음 소리인 QSFP+ MSA로 순응합니다. 그것은 비용 효율적이고, 한 개의 3.3V 전원 공급기와 저 전력 소모입니다. 그것은 뛰어난 EMI 성능을 위해 모든 금속과 소형 사이즈 주택으로 제조됩니다.
특징
한 개의 +3.3V 전원 공급기
작동 온도 :+70' Ｃ에 대한 0
순응한 (자유로와서 이르세요) 로에스
애플리케이션
40G IB-QDR /20G-IB-DDR / 10G IB-SDR 인프니밴드
4 Ｘ 10GBASE SR에 대한 탈출
절대 최대 정격
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 전원 전압 | 프크크 | -0.5 | 4 | Ｖ | |
| 보존온도범위 | Ts | -40 | 85 | 'Ｃ | |
| 상대 습도 - 저장 | RHS | 0 | 95 | % | |
| 상대 습도 - 작동 | 로입자 | 0 | 85 | % |
권고된 운영조건
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 경우 작동 온도 범위 | Tc | 0 | - | 70 | 'Ｃ |
| 전원 전압 | 프크크 | 3.14 | 3.3 | 3.46 | Ｖ |
| 총전력 소모 | Ｐ | - | - | 1.5 | Ｗ |
| 자료 비율 | BR | - | 10.3125 | - | 그비피스 |
전기 특성
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | 기록 | ||
| 차별적 입력 전압 스윙 | VIN | 180 | - | 1200 | mV | |||
| Tx 차동 입력 절박 | 신 | - | 100 | - | Ω | |||
| 차별적 입력 복귀 손실 | IEEE P802.3ba 86A.4.1.1마다 | dB | 10MHz 내지 11.1GHz | |||||
| 공통모드 입력 반사 특성에 차별적입니다 | 10 | - | - | dB | 10MHz 내지 11.1GHz | |||
| J2 지터 허용치 | J2T | 0.17 | - | - | UI | IEEE P802.3ba 86A.4.1마다 | ||
| J9 지터 허용치 | J9T | 0.29 | - | - | UI | |||
| 수신기 전기 특성 | ||||||||
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | |||
| 차별적 출력 전압 스윙 | 출력전압 | 300 | - | 900 | mV | |||
| Rx 차동 출력 절박 | ZOUT | - | 100 | - | Ω | |||
| 차별적 출력 반사 손실 | IEEE P802.3ba 86A.4.2.1마다 | dB | 10MHz 내지 11.1GHz | |||||
| 커먼 모드 출력 반사 손실 | IEEE P802.3ba 86A.4.2.2마다 | dB | 10MHz 내지 11.1GHz | |||||
| 80%로의 출력 천이 time,20% | 28 | - | - | 추신 | IEEE P802.3ba 86A.4.2마다 | |||
| J2 지터 출력 | J2O | - | - | 0.42 | UI | |||
| J9 지터 출력 | J9O | - | - | 0.65 | UI | |||
광학적 특성
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | 기록 |
| 송신기 특성 | ||||||
| 레이저 유형 | VCSEL | |||||
| 중심 파장 | λ | 840 | 850 | 860 | 별거 안 해 | |
| RMS 스펙트럼 폭 | λ | - | - | 0.4 | 별거 안 해 | |
| 평균 발진 파워, 각각 레인 | 입을 삐죽거리기 | -7.6 | - | 2.4 | 데이터 베이스 관리 프로그램 | |
|
누구 사이의 발진 파워의 차이 2 레인(OMA) |
드피스 | - | - | 4 | dB | |
| 피크 전력, 각각 레인 | 피피스 | - | - | 4 | 데이터 베이스 관리 프로그램 | |
| 소광비 | ER | 3 | - | - | dB | |
| 송신기 분산 페널티 | TDP | -- | -- | 3.5 | dB | |
| 꺼짐 상태 송신기, 각각 레인의 평균 발진 파워 | 포트 | - | - | -30 | 데이터 베이스 관리 프로그램 | |
| 광 궤환 손실 허용한도 | ORL | - | - | 12 | dB | |
|
송신기 아이 마스크 정의{X1,X2,X3,Y1,Y2,Y3} |
{0.23,0.34,0.43,0.27,0.35,0.4} | |||||
| 수신기 특성 | ||||||
| 레인 당 수신기 유형 | 핀 | |||||
| 수신기 사고 방식 | λ | 840 | 850 | 860 | 별거 안 해 | |
| 수신 입력, 각각 레인에 있는 평균 마력 | 피스피스 | - 9.5 | - | 2.4 | 데이터 베이스 관리 프로그램 | |
| OMA에서 응력을 가진 수신기 감도 | SRS | - | - | -5.4 | 데이터 베이스 관리 프로그램 | 1 |
| LOS는 주장합니다 | LOSA | -30 | - | - | 데이터 베이스 관리 프로그램 | |
| LOS 인가 해제 | LOSD | - | - | -12 | 데이터 베이스 관리 프로그램 | |
| LOS 이력현상 | LOSH | 0.5 | dB | |||
| 수신기 반사도 | 르프들 | -12 | dB | |||
| 기록 | ||||||
| 1.PRBS 231 -1 시험 패턴, @10.3125Gb/s, BER로 측정됩니다<1e-12> | ||||||
