원래 장소:
무한 중국
브랜드 이름:
Springtek
인증:
ISO9001 RoHS FCC CE
모델 번호:
Ｓ -PP2585L01 시디

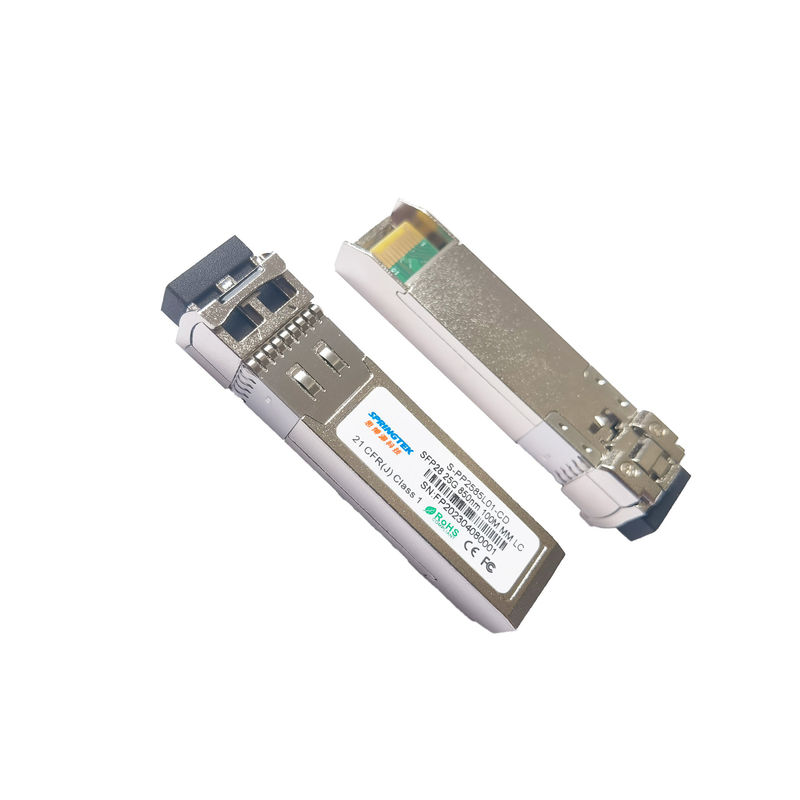

850nm 100m OM4 LC MMF SFP28 송수신기 / 이더넷 스프피 송수신기 SR
명령 정보
| 부품번호 | 제품 설명 |
| Ｓ -PP2585L01 시디 |
SFP28, DDM과 25.78125Gbps, 850nm, SM, 100m, 0oC~+70oC |
기술
25Gigabit 이더넷을 위한 스프링텍 SFP28과 인피니밴드 EDR 애플리케이션. 그것은 쇼트-레인지 데이터 통신을 위한 높은 성능 모듈이고 70m OM3 섬유를 사용하 또는 100m OM4 섬유를 사용하 까지 25.78125Gbps에 작동하는 연결 적용입니다. 이 모듈은 850nm의 공칭 파장을 사용하여 멀티 모드 광섬유 시스템에 걸쳐 작동하도록 설계됩니다.전기 인터페이스는 20 콘택 에지 형 커넥터를 사용합니다. 광 인터페이스는 두 부분으로 된 LC 수용부를 사용합니다.
특징
25.78125Gbps 비트율을 지원합니다
OM3 MMF 위의 70m과 OM4 MMF 위의 100m의 최대 링크 길이
850nm VCSEL 레이저와 핀 포토 검출기
양쪽 송신기와 수신기 각편상석력 위의 내부 CDR
이중 통신 LC 수용부
운영 환경 온도 범위 : 0 ~ +70C
한 개의 3.3V 전원 공급기
저출력 소실 : <1.0W
강화한 EMI 실드로 수용하는 SFP28
애플리케이션
25GBASE-SR 이더넷
인피니밴드 EDR 애플리케이션
32G 파이버 채널 애플리케이션
서버, 스위치, 저장과 호스트 카드 어댑터들
절대 최대 정격
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 전원 전압 | 프크크 | -0.5 | 3.6 | Ｖ | |
| 보존온도범위 | Ts | -40 | 85 | 'Ｃ | |
| 상대 습도 - 작동 | 로입자 | 0 | 85 | % |
권고된 운영조건
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 경우 작동 온도 범위 | Tc | 0 | - | 70 | 'Ｃ |
| 전원 전압 | 프크크 | 3.135 | 3.3 | 3.465 | Ｖ |
| 공급전류 | Icc | - | - | 300 | 마 |
| 자료 비율 | BR | 25.78125±100ppm | 그비피스 | ||
전기 특성
| 송신기 전기 특성 | |||||
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 차별적 입력 전압 스윙 | VIN | 90 | - | 100 | mV |
| Tx 차동 입력 절박 | 신 | - | 100 | - | Ω |
| 송신기 불 가능 전압 | VDIS | 2.0 | - | VCC+0.3 | Ｖ |
| 송신기 실행 전압 | VEN | 0 | - | 0.8 | Ｖ |
| 수신기 전기 특성 | |||||
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 차별적 출력 전압 스윙 | 출력전압 | 300 | - | 900 | mV |
| Rx 차동 출력 절박 | ZOUT | - | 100 | - | Ω |
| LOS는 전압을 주장합니다 | VLOSA | 2.0 | - | VCC+0.3 | Ｖ |
| LOS 인가 해제 전압 | VLOSD | -0.3 | - | +0.4 | Ｖ |
광학적 특성
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | 기록 | ||
| 송신기 특성 | ||||||||
| 중심 파장대 | λ | 840 | 850 | 860 | 별거 안 해 | |||
| 스펙트럼 폭 RMS | Δλ | - | - | 0.6 | 별거 안 해 | |||
| 평균 출력 전력 | 파브그 | -8.4 | 2.4 | 데이터 베이스 관리 프로그램 | ||||
| 광학력 OMA | 포마 | -6.4 | 3 | 데이터 베이스 관리 프로그램 | ||||
| 소광비 | ER | 2 | - | - | dB | |||
| 상대 강도 잡음 | 린 | - | - | -128 | dB/Hz | |||
| 광 궤환 손실 허용한도 | - | - | 12 | dB | ||||
| 송신기와 분산 눈 클로저 | TDEC | - | - | 4.3 | dB | |||
| 송신기 아이 마스크 정의 {X1,X2, X3, Y1, Y2, Y3} |
>10% {0.23, 0.34, 0.43, 0.27, 0.35, 0.4} |
1,2 | ||||||
| 수신기 특성 | ||||||||
| 중심 파장을 운영하기 | λ | 840 | 850 | 860 | 별거 안 해 | |||
| 수신기 감도 | Sen | - | - | -10.3 | 데이터 베이스 관리 프로그램 | 3,4 | ||
| 수신기 과부담 | PSAT | 2.4 | - | - | 데이터 베이스 관리 프로그램 | |||
| 수신기 반사도 | RFL | - | - | -12 | dB | |||
| LOS는 주장합니다 | LOSA | -30 | - | - | 데이터 베이스 관리 프로그램 | |||
| LOS 인가 해제 | LOSD | - | - | -13 | 데이터 베이스 관리 프로그램 | |||
| LOS 이력현상 | LOSH | 0.5 | 3 | 5 | dB | |||
| 기록 | ||||||||
|
1. 송신기 히트율 5E-5 히트 / 샘플. 2. IEEE 802.3 양의 울음 소리로 순응합니다. 3. 최소 값은 정보를 제공하고 무한한 ER와 최대 채널 삽입 손실과 분 Tx OMA를 필적합니다. 4. 수신기 감도는 PRBS 231-1 시험 패턴, @25.78125Gb/s, BER로 측정했습니다<5e-5> |
||||||||
