원래 장소:
무한 중국
브랜드 이름:
Springtek
인증:
ISO9001 RoHS FCC CE
모델 번호:
Ｓ -PP2531L10 시디

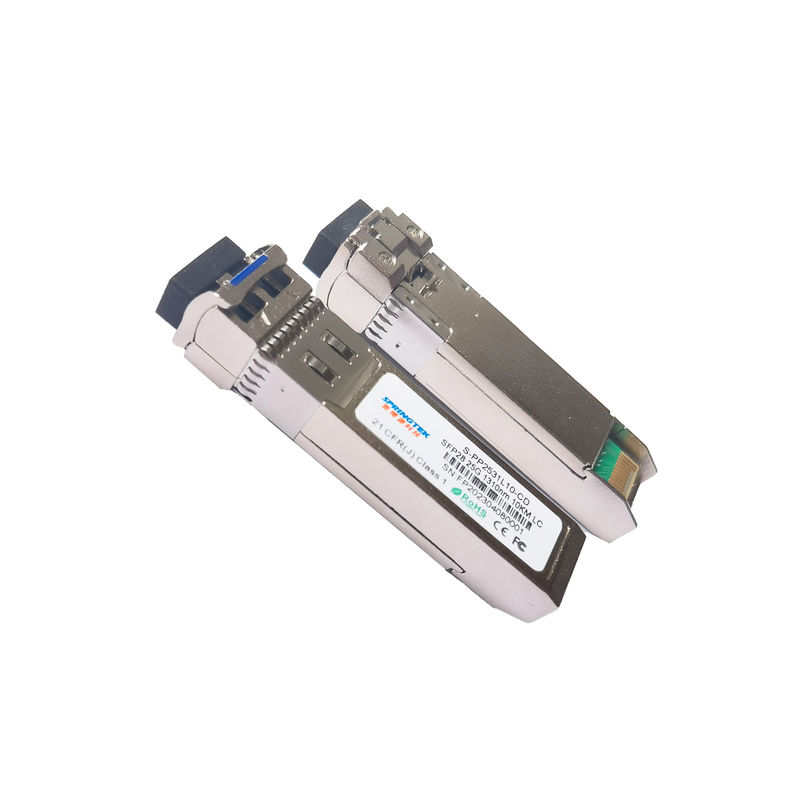

SMF SFP-25G-lr를 위한 시스코 적합한 25G SFP28 광 전송부 1310nm 10KM
명령 정보
| 부품번호 | 제품 설명 |
| Ｓ -PP2531L10 시디 | SFP28, DDM과 25.78Gbps, 1310nm, LC, SMF, 10 킬로미터, 0oC~+70oC |
기술
스프링텍 SFP28 송수신기는 링크 길이 10 킬로미터를 위한 단일 모드 광섬유 위에서 광 데이터를 전하고 받도록 설계됩니다.
SFP28 10 킬로미터 모듈 전기 인터페이스는 SFI 전기 규격서에 순응합니다. 송신기 입력과 수신기 출력 임피던스는 100이지 오옴 차이입니다. 데이터 라인은 내부로 연결된 AC입니다. 모듈은 차별적 종결을 제공하고, 품질 신호 종결과 낮은 EMI 동안 차별적이고 공통이 모드 변환을 감소시킵니다.
특징
LC 두 부분으로 되 광 인터페이스
1310nm DFB 송신기, 핀 수신기
10이지 킬로미터 SMF 연결에 적용할 수 있습니다
뛰어난 EMI 성능을 위한 모든 금속 주택
한 개의 3.3V 전원 공급기
1.5W 최대 전력 소모
비용 효과적 SFP+ 해결책이 더 높은 공항을 가능하게 합니다
비중과 더 큰 대역폭
운용 케이스 온도 : +70' Ｃ에 대한 0
로에스로 적합합니다
애플리케이션
eCPRI&CPRI
절대 최대 정격
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 전원 전압 | 프크크 | -0.5 | 4 | Ｖ | |
| 보존온도범위 | Ts | -40 | 85 | 'Ｃ | |
| 상대 습도 - 저장 | RHS | 0 | 95 | % | |
| 상대 습도 - 작동 | 로입자 | 0 | 85 | % |
권고된 운영조건
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 경우 작동 온도 범위 | Tc | 0 | +70 | 'Ｃ | |
| 전원 전압 | 프크크 | 3.14 | 3.3 | 3.47 | Ｖ |
| 공급전류 | Icc | 600 | 마 | ||
| 자료 비율 | BR | - | 25.78 | - | 그비피스 |
전기 특성
| 송신기 전기 특성 | |||||
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 차별적 입력 전압 스윙 | VIN | 200 | - | 900 | mV |
| Tx 차동 입력 절박 | 신 | - | 100 | - | Ω |
| 송신기 불 가능 전압 | VDIS | 2.0 | - | VCC+0.3 | Ｖ |
| 송신기 실행 전압 | VEN | 0 | - | 0.8 | Ｖ |
| TFAULT 로직 하이 | VTFH | 2.4 | - | VCC | Ｖ |
| TFAULT 로직 로우 | VTFL | V자형입니다 | - | VEE+0.4 | Ｖ |
| 수신기 전기 특성 | |||||
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 차별적 출력 전압 스윙 | 출력전압 | 300 | - | 850 | mV |
| Rx 차동 출력 절박 | ZOUT | - | 100 | - | Ω |
| LOS는 전압을 주장합니다 | VLOSA | 2.4 | - | VCC | Ｖ |
| LOS 인가 해제 전압 | VLOSD | V자형입니다 | - | VEE+0.4 | Ｖ |
광학적이고 전기 특성
| 송신기 전기 특성 | ||||||||||
| 매개 변수 | 기호 | 민. | Typ. | 맥스. | 유닛 | 기록 | ||||
| 중심 파장대 | λ | 1295 | 1310 | 1325 | 별거 안 해 | |||||
| 괴기한 Width@-20dB | Δλ | - | - | 1 | 별거 안 해 | |||||
| 인접 모드 억제율 | SMSR | 30 | - | - | dB | |||||
| 광학력에 착수하세요 | 입을 삐죽거리기 | -7 | - | 2 | 데이터 베이스 관리 프로그램 | 1 | ||||
| 광변조 크기 | OMA | -4 | - | 2.2 | 데이터 베이스 관리 프로그램 | |||||
| OMA-TDP에서 전원에 착수하세요 | -5 | dB | ||||||||
| 송신기 분산 페널티 | TDP | - | - | 2.7 | dB | |||||
| 꺼짐 상태 송신기의 평균 발진 파워 | -20 | 데이터 베이스 관리 프로그램 | ||||||||
| 소광비 | ER | 3 | - | - | dB | |||||
| 상대 강도 잡음 | 린 | - | - | -130 | dB/Hz | |||||
| 아이 다이어그램 | 필터링될 때 IEEE802.3cc 아이 마스크와 콤프리 | |||||||||
| 수신기 전기 특성 | ||||||||||
| 매개 변수 | 기호 | 민. | Typ. | 맥스. | 유닛 | 기록 | ||||
| 중심 파장을 운영하기 | λ | 1295 | 1310 | 1325 | 별거 안 해 | |||||
| 강조하지 않은 수신기 OMA 민감도 | Sen | - | - | -12 | 데이터 베이스 관리 프로그램 | 2 | ||||
| 최대 수신기 전력 OMA | - | - | 2.2 | 데이터 베이스 관리 프로그램 | ||||||
| 수신기 반사도 | RFL | - | - | -26 | dB | |||||
| LOS는 주장합니다 | LOSA | -30 | - | - | 데이터 베이스 관리 프로그램 | |||||
| LOS 인가 해제 | LOSD | - | - | -14 | 데이터 베이스 관리 프로그램 | |||||
| LOS 이력현상 | LOSH | 0.5 | - | - | dB | |||||
| 기록 : | ||||||||||
|
1. 평균 마력 수치들은 IEEE 802.3 입방 센티미터마다, 단지 정보를 제공합니다. 2. 231-1 PRBS@25.78125Gbps, BER로 측정됩니다<5e-5> |
||||||||||
