원래 장소:
무한 중국
브랜드 이름:
Springtek
인증:
ISO9001 RoHS FCC CE
모델 번호:
S-QP1AL4L40-CD-Lite

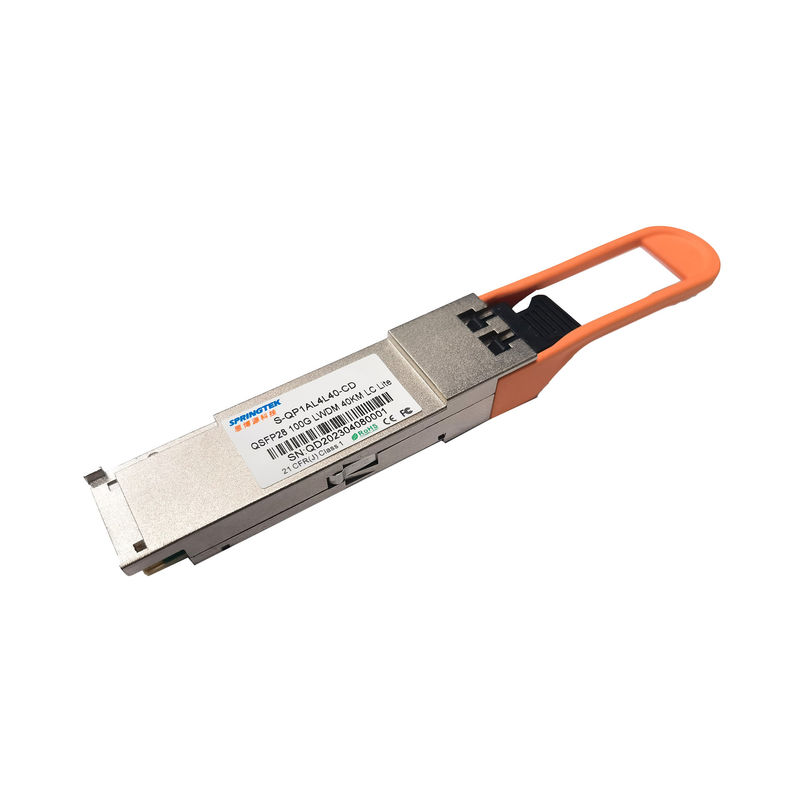

적합한 시스코 QSFP28 ER4 가벼운 100Gbps 1294 -1310nm 40Km 광 송수신기 모듈
명령 정보
| 부품번호 | 제품 설명 |
|
S-QP1AL4L40-CD-Lite |
QSFP28, 100Gbps,ER4 Lite,1294-1310nm, SM, LC 40 DDM과 킬로미터, 0oC~+70oC |
기술
스프링텍 100G QSFP28 ER4 가볍 광 전송부는 원 모듈에 수신기와 송신기 경로를 통합합니다. 전송부에서, 직렬 데이터 스트림의 4개 차선은 복구되고, 레티메드와, 4개의 레이저 드라이버를 전달했습니다. 레이저 드라이버는 1296 nm, 1300nm, 1305nm과 1309 nm의 중심 파장으로 4- EML을 제어합니다. 광 신호는 산업 기준 LC 연결기를 통하여 단일 모드 빛 섬유에 멀티플렉스됩니다. 수신 사이드에, 광 데이터 스트림의 4번 레인은 통합된 광학 디-멀티플렉서에 의해 광학적으로 분할됩니다. 각각 자료 스트림은 APD와 트랜스-임피던스 증폭기에 의해 복구되고 레티메드. 이 모듈은 핫 블러그 가능한 전기 인터페이스, 저 전력 소모와 2번 와이어 직렬 접속을 특징으로 합니다.
스프링텍 제품은 (MSA) QSFP28 다중-자원 협정에 따라 폼 팩터, 광학 / 전기 접속과 디지털 진단상의 인터페이스로 설계되고 IEEE 802.3 양의 울음 소리에 순응합니다.
특징
애플리케이션
표준
절대 최대 정격
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 전원 전압 | 프크크 | -0.3 | 3.6 | Ｖ | |
| 보존온도범위 | Ts | -40 | 85 | 'Ｃ | |
| 상대 습도 - 저장 | RHS | 0 | 95 | % | |
| 상대 습도 - 작동 | 로입자 | 0 | 85 | % |
권고된 운영조건
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 경우 작동 온도 범위 | Tc | 0 | - | 70 | 'Ｃ |
| 전원 전압 | 프크크 | 3.14 | 3.3 | 3.47 | Ｖ |
| 총전력 소모 | Ｐ | - | - | 3.5 | Ｗ |
| 자료 비율 | BR | - | 25.78125 | - | 그비피스 |
전기 특성
| 송신기 전기 특성 | |||||
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 차별적 입력 전압 스윙 | VIN | 180 | - | 1000 | mV |
| Tx 차동 입력 절박 | 신 | - | 100 | - | Ω |
| 차별적 입력 복귀 손실 | 100Gbase-ER4마다 | dB | |||
| 커먼 모드 입력 복귀 손실 | 100Gbase-ER4마다 | dB | |||
| 수신기 전기 특성 | |||||
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 차별적 출력 전압 스윙 | 출력전압 | 300 | - | 1200 | mV |
| Rx 차동 출력 절박 | ZOUT | - | 100 | - | Ω |
| 차별적 출력 반사 손실 | 100Gbase-ER4마다 | dB | |||
| 커먼 모드 출력 반사 손실 | 100Gbase-ER4마다 | dB | |||
틱 특성
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | 기록 |
| 송신기 특성 | ||||||
| 레인 당 신호 전송률 | 25.78125 | 그브드 | 1 | |||
| 레인 센터 사고 방식(범위) | λ | 1294.53 | 1295.56 | 1296.59 | 별거 안 해 | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| 인접 모드 억제율 | SMSR | 30 | - | - | dB | |
| 전체 평균 발진 파워 | PTOTAL | - | - | 10.5 | 데이터 베이스 관리 프로그램 | |
| 평균 발진 파워, 각각 레인 | 입을 삐죽거리기 | -2.9 | - | 4.5 | 데이터 베이스 관리 프로그램 | |
| 스펙트럼 폭 (-20dB) | σ | - | 1 | 별거 안 해 | ||
| 꺼짐 상태 송신기, 각각 레인의 평균 발진 파워 | 포트 | - | - | -30 | 데이터 베이스 관리 프로그램 | |
| 소광비 | ER | 4 | - | - | dB | |
| 반사도를 전하세요 | RFL | - | - | -12 | dB | |
|
출력 아이 마스크 정의 {X1,X2,X3,Y1,Y2,Y3} |
{0.25,0.4,0.45,0.25,0.28,0.4} | |||||
| 수신기 특성 | ||||||
| 레인 당 신호 전송률 | 25.78125 | 그브드 | ||||
| 레인 센터 사고 방식(범위) | λ | 1294.53 | 1295.56 | 1296.59 | 별거 안 해 | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| 손상 문턱치 | 스드 | -3 | 데이터 베이스 관리 프로그램 | 1 | ||
| 전체 평균은 전원을 받습니다 | 2.0 | 데이터 베이스 관리 프로그램 | ||||
| 수신기 감도 (OMA), 각각 레인 | SenOMA1 | - | -16.5 | - | 데이터 베이스 관리 프로그램 | 1 |
| 수신기 감도 (OMA), 각각 레인 | SenOMA2 | - | -20.5 | -19 | 데이터 베이스 관리 프로그램 | 2 |
| LOS는 주장합니다 | LOSA | - | -26 | - | 데이터 베이스 관리 프로그램 | |
| LOS 인가 해제 | LOSD | - | -24 | - | 데이터 베이스 관리 프로그램 | |
| LOS 이력현상 | LOSH | 0.5 | - | - | dB | |
| 기록 | ||||||
|
1. 수신기는 피해 없이 한 레인에 이 전원 수준을 가지는 모듈화된 광학적 입력 신호에 대한 연속 촬영을 허용할 수 있을 것입니다. 수신기는 이 입력 전원에 바르게 작동할 필요가 없습니다. 2. 25.78125Gb / Ｓ, 비제로 복귀, PRBS 231-1,BER=1x10-12. 3. 27.95249Gb / Ｓ, 비제로 복귀, PRBS 231-1,BER=5x10-5. |
||||||
