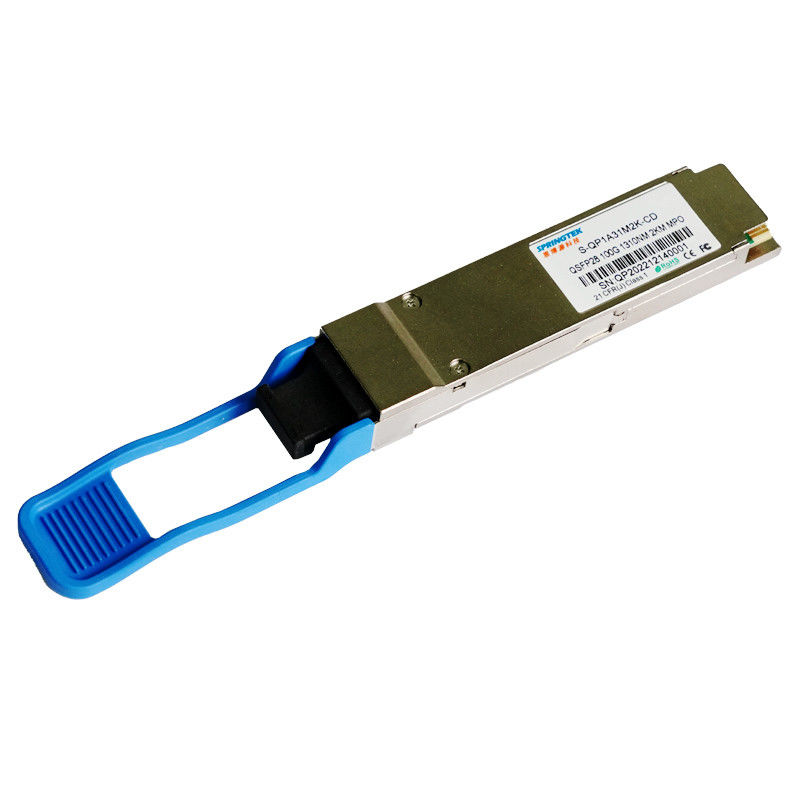

100G PSM4 2 킬로미터는 적합한 QSFP28 1310nm MTP / MPO 광 송수신기 모듈을 두드러진 무늬로 장식합니다
명령 정보
| 부품번호 | 제품 설명 |
|
S-QP1AC31M2K-CD |
DDM과 QSFP28, 100Gbps, PSM4,1310nm,SM,MPO,2km, 0oC~+70oC, |
기술
스프링텍 100G PSM4 QSFP28 단일모드 광 전송부는 광 통신 응용의 설계를 했습니다. 이 제품은 상승된 포트 밀도, 네 독립적 전송을 제공하는 것 제공하고, 채널을 받습니다, 각각 채널이 단일모드 섬유의 2 킬로미터에 100Gbps의 종합 데이터율의 결과를 초래한 25Gbps에 작동합니다, MTP / MPO 연결기와 광섬유 리본 케이블이 QSFP28 모듈 리셉터클에 플러그가 연결될 수 있다고, 수용부 안에 있는 가이드 핀이 적절한 정렬을 보증합니다.
QSFP28 다중-자원 협정 (MSA)에 따르면, 모듈은 I2C 2가닥 도선 직렬 인터페이스를 통하여 관리될 수 있습니다. 송신기 모듈은 공통 모드 논리 (CML) 수준으로 적합한 전기적인 입력 신호를 받아들입니다, 모든 입력 데이터 신호가 차별적이고 내부로 끝냅니다. 수신기 모듈은 포토 검출기 어레이 를 경유하는 평행한 광학적 입력 신호를 평행한 전기 출력 신호로 변환시킵니다. 수신기 출력된 모듈 전기 신호는 공통 모드 논리 (CML) 수준으로 또한 적합한 전압입니다. 모든 데이터 신호는 차별적이고, 채널마다 25Gb/s까지 자료 비율을 지원합니다.
특징
애플리케이션
표준
절대 최대 정격
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 전원 전압 | 프크크 | -0.5 | 4 | Ｖ | |
| 보존온도범위 | Ts | -40 | 85 | 'Ｃ | |
| 상대 습도 - 저장 | RHS | 0 | 95 | % | |
| 상대 습도 - 작동 | 로입자 | 0 | 85 | % |
권고된 운영조건
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 경우 작동 온도 범위 | Tc | 0 | - | 70 | 'Ｃ |
| 전원 전압 | 프크크 | 3.14 | 3.3 | 3.47 | Ｖ |
| 총전력 소모 | Ｐ | - | - | 3.5 | Ｗ |
| 자료 비율 | BR | - | 25.78125 | - | 그비피스 |
전기 특성
| 송신기 전기 특성 | |||||
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 차별적 입력 전압 스윙 | VIN | 180 | - | 900 | mV |
| Tx 차동 입력 절박 | 신 | - | 100 | - | Ω |
| 차별적 종결 불일치 | - | - | 10 | % | |
| 차별적 입력 복귀 손실 | 100G CLR4 MSA마다 | dB | |||
| 커먼 모드 입력 복귀 손실 | 100G CLR4 MSA마다 | dB | |||
| 수신기 전기 특성 | |||||
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 차별적 출력 전압 스윙 | 출력전압 | 300 | - | 1200 | mV |
| Rx 차동 출력 절박 | ZOUT | - | 100 | - | Ω |
| 차별적 종결 불일치 | - | - | 10 | % | |
| 차별적 출력 반사 손실 | 100G CLR4 MSA마다 | dB | |||
| 커먼 모드 출력 반사 손실 | 100G CLR4 MSA마다 | dB | |||
틱 특성
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | 기록 | |
| 송신기 특성 | |||||||
| 레인 당 신호 전송률 | 25.78125 | 그브드 | 1 | ||||
| 레인 센터 사고 방식(범위) | λ | 1260 | 1310 | 1355 | 별거 안 해 | ||
| 전체 평균 발진 파워 | 입을 삐죽거리기 | 9.5 | 데이터 베이스 관리 프로그램 | ||||
| 레인 당 평균 발진 파워 | 트스피스 | -6.5 | 2.5 | 데이터 베이스 관리 프로그램 | |||
| 소광비 | ER | 3.5 | dB | ||||
| 사이드 모드 억제비 | SMSR | 30 | dB | ||||
| 레인 당 평균 출시 전원차단 | 포트 | -30 | dB |
|
|||
|
송신기 아이 마스크 정의 {X1, X2, X3, Y1, Y2, Y3} |
{0.31, 0.4, 0.45, 0.34, 0.38, 0.4} | ||||||
| 수신기 특성 | |||||||
| 레인 당 신호 전송률 | 25.78125 | 그브드 | |||||
| 레인 센터 사고 방식(범위) | λ | 1260 | 1355 | 별거 안 해 | |||
| 평균 수신기 전력, 각각 레인 | Rmax | 3.5 | 데이터 베이스 관리 프로그램 | ||||
|
강조하지 않은 수신기 감도 레인 당 (OMA) |
르크스센스 | -10.2 | 데이터 베이스 관리 프로그램 | 1 | |||
| 입력 포화출력 (과부담) | 프스아트 | 4.5 | 데이터 베이스 관리 프로그램 | ||||
| 수신기 반사도 | Rr | -26 | dB | ||||
| LOS | 광학 인가 해제 | Pd | -12 | 데이터 베이스 관리 프로그램 | |||
| 광학적이 주장합니다 | Pa | -18 | |||||
| 기록 | |||||||
|
|||||||
