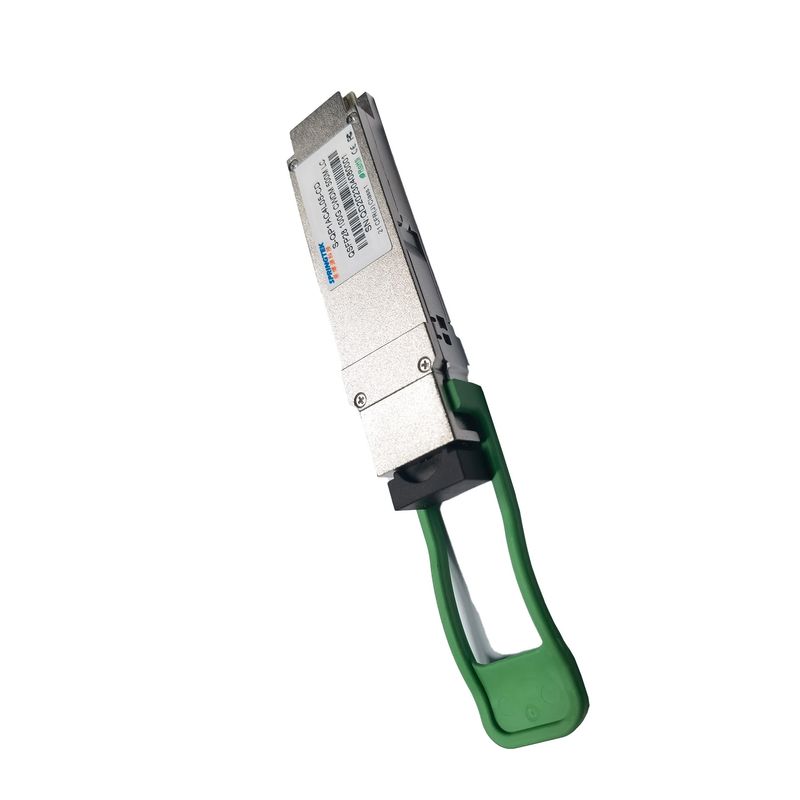

QSFP28 DR 100Gbps CWDM4 500m SM LC 적합한 쥬니퍼 광 송수신기 모듈
명령 정보
| 부품번호 | 제품 설명 |
| S-QP1AC4L05-CD |
QSFP28,100Gbps, 1271년 -1331nm, SM, DDM과 LC,500m, 0oC~+70oC, |
기술
스프링텍 100Gbps CWDM4 QSFP28은 500m 광 통신 응용의 설계를 했습니다. 이 모듈은 2번 와이어 직렬 접속을 포함하여 4개 레인 DFB 광 송신기, 4 레인 광수신기와 모듈 관리 블록을 포함합니다. 광 신호는 산업 기준 LC 연결기를 통하여 단일 모드 빛 섬유에 멀티플렉스됩니다.
특징
애플리케이션
표준
절대 최대 정격
절대 최대 정격
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 최대 공급 전압 | 프크크 | 0 | 3.6 | Ｖ | |
| 저장 온도 | Ts | -40 | 85 | Ｃ | |
| 운용 케이스 온도 | 트케이스 | -5 | 75 | Ｃ | |
| 상대 습도 | RH | 0 | 85 | % |
권고된 운영조건
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 운용 케이스 온도 | 트케이스 | 0 | 70 | Ｃ | |
| 공급 전압 | VCC | 3.135 | 3.3 | 3.465 | Ｖ |
| 상대 습도 | RH | 5 | 85 | % | |
| 전력 소모 | PD | 3.5 | Ｗ | ||
| (광학적인) 자료 비율 | DRO | 4*25.78125 | 그비피스 | ||
| (전기적인) 자료 비율 | DRE | 4*25.78125 | 그비피스 |
전기 특성
| 송신기 전기 특성 | |||||
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 차동전압 pk-pk | 프피피 | 900 | mV | ||
| 입력 차분 임피던스 | 린 | 100 | 오옴 | ||
| 차별적 종단저항 불일치 | 10 | % | |||
| 수신기 전기 특성 | |||||
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 출력 차별적 임피던스 | 떠들썩한 군중 | 100 | 오옴 | ||
| 차별적 종단저항 불일치 | 10 | % | |||
| 차동출력전압 | 출력전압, 피피 | 400 | 600 | 800 | mV |
광학적 특성
| 매개 변수 | 기호 | 민 | 전형적입니다 | 최대 | 유닛 | 기록 |
| 송신기 | ||||||
| 레인 당 신호 속도 | BR | 25.78125 ± 100 ppm | Gb / Ｓ | |||
| 전송 파장 | λ0 | 1264.5 | 1271 | 1277.5 | 별거 안 해 | |
| λ1 | 1284.5 | 1291 | 1297.5 | 별거 안 해 | ||
| λ2 | 1304.5 | 1311 | 1317.5 | 별거 안 해 | ||
| λ3 | 1324.5 | 1331 | 1337.5 | 별거 안 해 | ||
| 사이드 모드 억압비 | SMSR | 30 | dB | |||
| 전체 평균 발진 파워 | 피토털 | 8.5 | 데이터 베이스 관리 프로그램 | |||
| 평균 발진 파워, 각각 레인 | 입을 삐죽거리기 | -6.5 | 2.5 | 데이터 베이스 관리 프로그램 | ||
| 광변조 크기 (OMA), 각각 레인 | 포마 | -4 | 2.5 | 데이터 베이스 관리 프로그램 | ||
| 레인마다 전원차단에 착수하세요 | -30 | 데이터 베이스 관리 프로그램 | ||||
| 송신기와 분산 페널티 (TDP), 각각 레인 | TDP | 3.0 | dB | |||
| 소광비 (ER) | ER | 3.5 | dB | |||
| 송신기 아이 마스크 정의 {X1,X2, X3, Y1, Y2, Y3} | {0.31, 0.40, 0.45, 0.34, 0.38, 0.4} | 1 | ||||
| 마스크 마진 | 15 | % | 1 | |||
| 수신기 | ||||||
| 레인 당 통신 속도 | BR | 25.78125 ± 100 ppm | Gb / Ｓ | |||
| 사고 방식을 받으세요 | λ0 | 1264.5 | 1271 | 1277.5 | 별거 안 해 | |
| λ1 | 1284.5 | 1291 | 1297.5 | 별거 안 해 | ||
| λ2 | 1304.5 | 1311 | 1317.5 | 별거 안 해 | ||
| λ3 | 1324.5 | 1331 | 1337.5 | 별거 안 해 | ||
| 손상 문턱치, 각각 레인 | 3.5 | 데이터 베이스 관리 프로그램 | ||||
| 평균은 전원, 각각 레인을 받습니다 | -10 | 4.5 | 데이터 베이스 관리 프로그램 | |||
| 각각 레인(OMA), 전원을 받습니다 | 2.5 | 데이터 베이스 관리 프로그램 | 2 | |||
| 수신기 반사도 | -26 | dB | ||||
| LOS는 주장합니다 | -24 | -13.6 | 데이터 베이스 관리 프로그램 | |||
| LOS 인가 해제 | -11.6 | 데이터 베이스 관리 프로그램 | ||||
| LOS 이력현상 | 0.5 | 6 | dB | |||
