원래 장소:
무한 중국
브랜드 이름:
Springtek
인증:
ISO9001 RoHS FCC CE
모델 번호:
S-QD4A31M05-CD-4

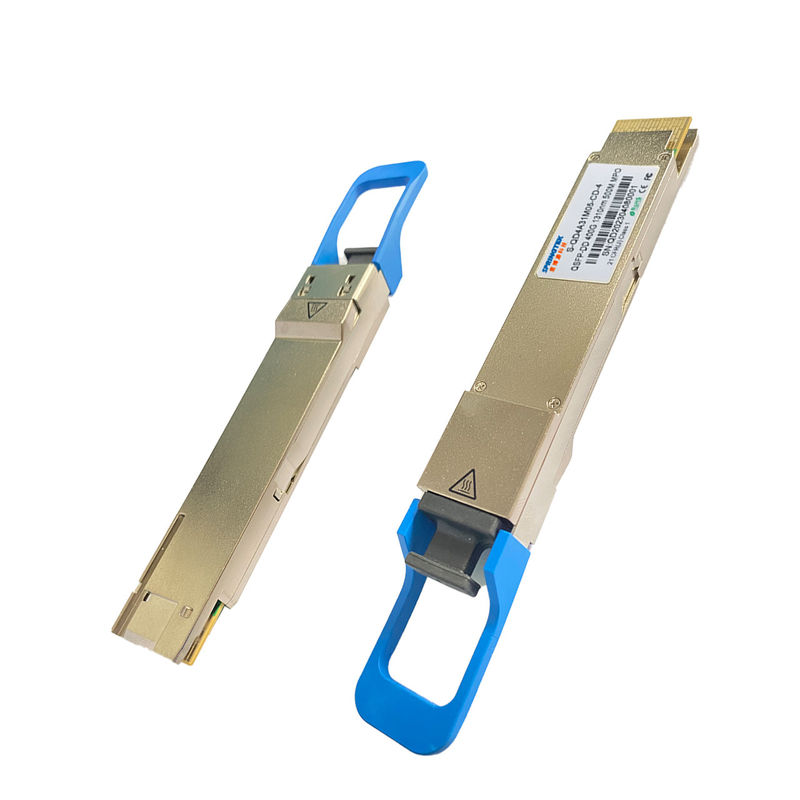

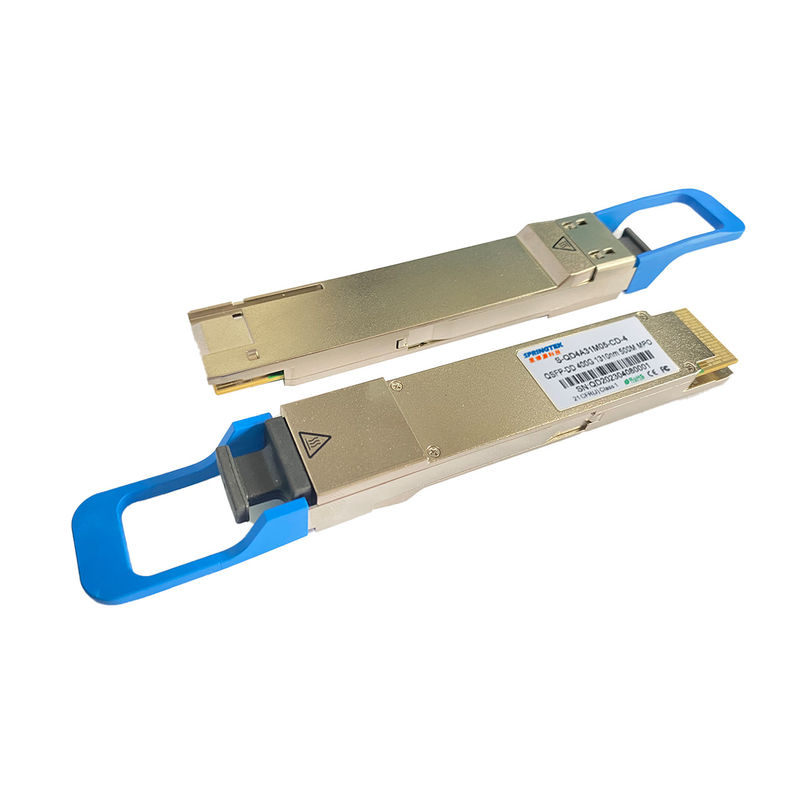

400G 1310nm 500M MPO / MTP 노키아 적합한 QSFP-DD DR4 송수신기
QSFP-DD DR4 S-QD4A31M05-CD-4 230301.pdf
명령 정보
| 부품번호 | 제품 설명 |
|
S-QD4A31M05-CD-4 |
DDM과 QSFP-DD 400G 1310nm DR4 500M SMF MPO, 0oC~+70oC |
기술
스프링텍 400Gb/s QSFP-DD DR4 광학 모듈은 500m 광 통신 응용의 설계를 했습니다. S-QD4A31M05-CD-4 모듈은 각각 400Gb/s의 종합 데이터율을 위한 100Gb/s 활동을 할 수 있는 평행한 광 신호의 4개 채널로 50Gb/s (PAM4) 전기 이력 데이터의 8개 채널을 변환합니다. 거꾸로, 수신기에
편드시오 그러면 모듈은 400Gb/s의 집계 자료를 위한 각각 채널이 평가한 100Gb/s의 평행한 광 신호의 4개 채널을 50Gb/s (PAM4) 전기 출력 데이터의 8개 채널로 변환시킵니다.
MTP/MPO-12 연결기와 광 케이블은 스프링텍 400Gb/s QSFP-DD DR4 모듈 리셉터클에 플러그가 연결될 수 있습니다.적절한 정렬은 수용부 안에서 가이드 핀에 의해 보증됩니다.더 케이블은 정렬을 보내기 위해 보통 적절한 수단을 위해 구겨질 수 없습니다.전기 접속은 QSFP-DD MSA-순응하는 에지형 연결기를 통해 이루어집니다.
제품은 QSFP-DD 다중-자원 협정에 따라 폼 팩터, 광학 / 전기 접속과 디지털 진단상의 인터페이스로 설계됩니다
특징
애플리케이션
절대 최대 정격
그것 하스토가 주목됩니다 어떠한 개별적 절대 최대 정격을 초과한 작전이 이 모듈에 대한 영구적인 손상을 일으킬 것입니다.
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 전원 전압 | 프크크 | -0.5 | 3.6 | Ｖ | |
| 보존온도범위 | Ts | -40 | 85 | 'Ｃ | |
| 운용 케이스 온도 | 에게 | 0 | 70 | 'Ｃ | |
| 상대 습도 (비 응축성) | RH | 0 | 85 | % |
권고된 운영조건과 전력 공급기 요구사항
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 |
| 운용 케이스 온도 | 상부 | 0 | 70 | 데그크 | ||
| 전원 전압 | VCC | 3.135 | 3.3 | 3.465 | Ｖ | |
| 자료 비율, 각각 레인 | 26.5625 | 그브드 | PAM4 | |||
| 자료 비율 정확도 | -100 | 100 | ppm | |||
| 프리-FEC 비트 오율 | 2.4x10-4 | |||||
| 포스트-FEC 비트 오율 | 1x10-12 | 1 | ||||
| 링크 거리 | Ｄ | 0.002 | 500 | Ｍ | 2 |
전기 특성
그렇지 않았다면 상세화되지 않는다면 다음과 같은 전기 특성은 추천된 운영 환경 위에서 규정됩니다.
| 매개 변수 | 테스트 oint | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 | |
| 소비 전력 | 12 | Ｗ | |||||
| 공급전류 | Icc | 3.64 | A | ||||
| 송신기 (각각 레인) | |||||||
| 신호 전송률, 각각 레인 | TP1 | 26.5625 ± 100 ppm | 그브드 | ||||
|
차별적 pk-pk 입력 전압 허용한도 불일치 |
TP1a | 900 | 음피피 | 1 | |||
| 차별적 종결 | TP1 | 10 | % | ||||
| 차별적 입력 복귀 손실 | TP1 |
IEEE 802.3-2015 등식 (83E-5) |
dB | ||||
| 커먼 모드에 차별적입니다 입력 복귀 손실 |
TP1 | IEEE 802.3-2015 등식 (83E-6) |
dB | ||||
| 모듈은 입력이 시험을 받은 것을 강조했습니다 | TP1a |
IEEE 802.3bs를 보세요 120E.3.4.1 |
2 | ||||
|
단일 단자 전압 허용 범위 (민) |
TP1a | -0.4 내지 3.3 | Ｖ | ||||
| 단부인접부 앉은 눈높이, 차이 | TP1 | -350 | 2850 | mV | 3 | ||
| 수신기 (각각 레인) | |||||||
| 상대측 앉은 눈높이, 차이 | TP4 | 26.5625 ± 100 ppm | 그브드 | ||||
|
차별적 피크 대 피크 출력 전압 |
TP4 | 900 | 음피피 | ||||
| AC 코먼모드출력전압 (보이스 코일 모터) | TP4 | 17.5 | mV | ||||
|
차별적 종결 불일치 |
TP4 | 10 | % | ||||
|
차별적 출력 반사 손실
|
TP4 |
IEEE 802.3-2015 등식(83E-2) |
|||||
|
차동 모드 변환에 공통입니다 반사 특성 |
TP4 |
IEEE 802.3-2015 등식(83E-3) |
|||||
|
전이시간, 20%에서 80%
|
TP4 | 9.5 | 추신 | ||||
|
단부인접부 눈 대칭성 마스크 폭 (ESMW) |
TP4 | 0.265 | UI | ||||
| 단부인접부 앉은 눈높이, 차이 | TP4 | 70 | mV | ||||
|
상대측 눈 대칭성 마스크 폭 (ESMW) |
TP4 | 0.2 | UI | ||||
| 상대측 앉은 눈높이, 차이 | TP4 | 30 | mV | ||||
| 상대측 프리커저 ISI 비율 | TP4 | -4.5 | 2.5 | % | |||
| 코먼모드출력전압 (보이스 코일 모터) | TP4 | -350 | 2850 | mV | 3 | ||
|
기록 : 1. IEEE에 대한 예외로 패턴이 PRBS31Q이거나 긴급 출격된 802.3bs 120E.3.1.2는 공전합니다. 2. IEEE 802.3bs 120E.1.1에 명시된 BER를 만납니다. 3. DC 커먼 모드 전압은 호스트에 의해 발생했습니다. 상술은 지상 오프셋 전압의 효력을 포함합니다. |
|||||||
광학적 특성
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 |
| 중심 파장 | λc | 1304.5 | 1310 | 1317.5 | 별거 안 해 | |
| 송신기 | ||||||
| 자료 비율, 각각 레인 | 53.125 ± 100 ppm | 그브드 | ||||
| 변조 포맷 | PAM4 | |||||
| 사이드 모드 억압비 | SMSR | 30 | dB | |||
| 평균 발진 파워, 각각 레인 | PAVG | -2.9 | 4 | 데이터 베이스 관리 프로그램 | 1 | |
|
외부 광학 변조진폭 (OMAouter), 각각 레인 |
포마 | -0.8 | 4.2 | 데이터 베이스 관리 프로그램 | 2 | |
|
오마오루테어 마이너스에서 전원에 착수하세요 각각 레인인 TDECQ ER ≥ 4.5dB에 대해 ER에 대해 < 4=""> |
-2.2 -1.9 |
dB | ||||
|
송신기와 분산은 클라우저를 주시합니다 각각 레인인 PAM4 |
TDECQ | 3.4 | dB | |||
| TDECQ - 10*log10(Ceq), 각각 레인 | 3.4 | dB | 3 | |||
| 소광비 | ER | 3.5 | dB | |||
|
발진 파워의 차이 어떠한 2 레인(OMAouter) 사이에 |
4 | dB | ||||
| RIN15.6OMA | 린 | -136 | dB/Hz | |||
| 광 궤환 손실 허용한도 | 톨 | 21.4 | dB | |||
|
평균 발진 파워의 꺼짐 상태 송신기, 각각 레인 |
포트 | -26 | 데이터 베이스 관리 프로그램 | |||
| 송신기 전이시간 | 17 | 추신 | ||||
|
평균 발진 파워의 떨어져서 송신기, 각각 레인 |
포트 | -15 | 데이터 베이스 관리 프로그램 | |||
| 수신기 | ||||||
| 자료 비율, 각각 레인 | 53.125 ± 100 ppm | 그브드 | ||||
| 변조 포맷 | PAM4 | |||||
| 손상 문턱치, 각각 레인 | 스드 | 5 | 데이터 베이스 관리 프로그램 | 4 | ||
| 평균은 전원, 각각 레인을 받습니다 | -5.9 | 4 | 데이터 베이스 관리 프로그램 | 5 | ||
| 각각 레인, 전원 (OMAouter)를 받습니다 | 4.2 | 데이터 베이스 관리 프로그램 | ||||
|
수신기 감도 (OMAouter), 각각 레인 |
SEN |
등식 (1) |
데이터 베이스 관리 프로그램 | 6 | ||
| 응력을 가진 수신기 감도 | SRS | -1.9 | 데이터 베이스 관리 프로그램 | 7 | ||
| 수신기 반사도 | RR | -26 | dB | |||
| LOS는 주장합니다 | LOSA | -15 | 데이터 베이스 관리 프로그램 | |||
| LOS 인가 해제 | LOSD | -8.9 | 데이터 베이스 관리 프로그램 | |||
| LOS 이력현상 | LOSH | 0.5 | dB | |||
| 스트레스 수신기 감도 (기록 7)를 위한 응력을 가진 조건 | ||||||
| 응력을 가진 눈은 종결합니다 테스트 아래에 있는 레인인 PAM4 (세크) |
3.4 | dB | ||||
| 세크 - 10*log10(Ceq), 레인 나더 테스트 | 3.4 | dB | ||||
| 각각 공격자 레인의 오마오루테어 | 4.2 | 데이터 베이스 관리 프로그램 | ||||
디지털 진단 기능
그렇지 않았다면 상세화되지 않는다면 다음과 같은 디지털 증상을 나타내는 특성은 정상 운전 상태 위에서 규정됩니다.
| 매개 변수 | 기호 | 민 | 맥스 | 유닛 | 기록 |
| 온도 모니터 절대 오차 | dmi_temp | -3 | 3 | 데그크 | 작동 위에서 온도 범위 |
| 공급 전압은 절대 오차를 모니터링합니다 | DMI _vcc | -0.1 | 0.1 | Ｖ | 가득 찬 작동 위에서 범위 |
| 채널 RX 전력 모니터 절대 오차 | dmi_rx_ch | -2 | 2 | dB | 1 |
| 채널 선입견 전류 모니터 | dmi_ibias_ch | -10% | 10% | 마 | |
| 채널 TX 전력 모니터 절대 오차 | dmi_tx_ch | -2 | 2 | dB | 1 |
|
기록 : 1. 다른 섬유의 측정 정확도 때문에, 추가적 +/-1 dB 변동 또는 +/- 3 dB 전체 정확도가 있을 수 있었습니다. |
|||||
