원래 장소:
무한 중국
브랜드 이름:
Springtek
인증:
ISO9001 RoHS FCC CE
모델 번호:
S-QD4A85M01-CD-8

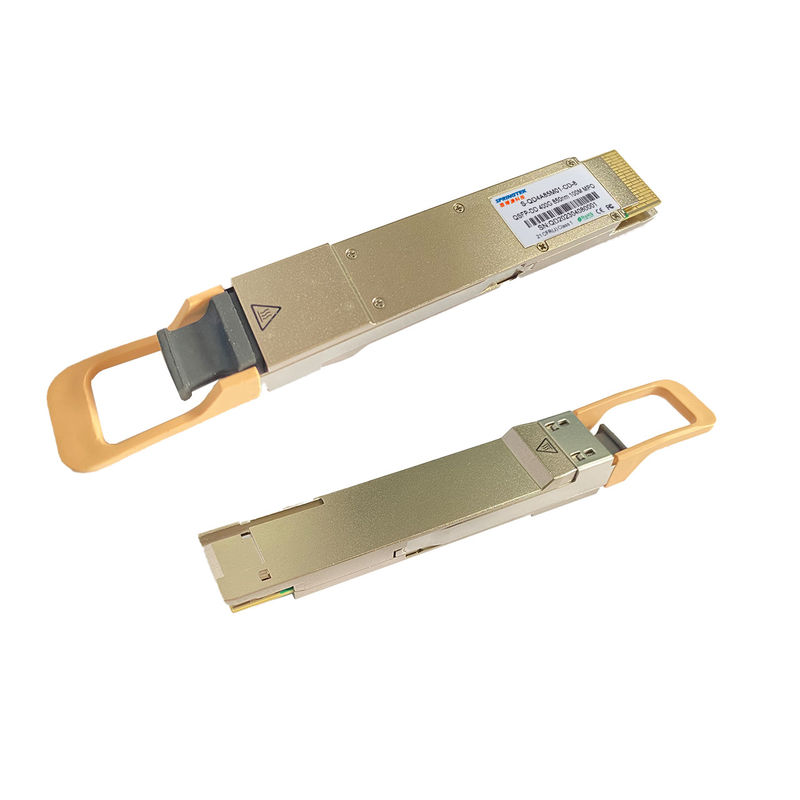

QSFP-DD SR8 적합한 쥬니퍼 400G MM MPO / MTP 100M OEM 광학 트렌스스아이버르
QSFP-DD SR8 S-QD4A85M01-CD-8 230301.pdf
명령 정보
| 부품번호 | 제품 설명 |
| S-QD4A85M01-CD-8 | DDM과 QSFP-DD 400G 850nm SR8 100M MPO, 0oC~+70oC |
기술
스프링텍 400Gb/s QSFP-DD SR8 광학 모듈. 그것은 상승된 포트 밀도와 종합 시스템 비용절감을 제공합니다. QSFP-DD 전 이중 광학 모듈은 8 독립적 전송을 제공하고, 각각 OM3 멀티 모드 파이버의 100 미터에 400Gb/s의 종합 데이터율을 위한 53.125Gb/s 작전을 할 수 있는 채널을 받습니다.
MTP/MPO-16 연결기와 광 케이블은 QSFP-DD SR8 모듈 리셉터클에 플러그가 연결될 수 있습니다. 적절한 정렬은 수용부 안에서 가이드 핀에 의해 보증됩니다. 더 케이블은 정렬을 보내기 위해 보통 적절한 수단을 위해 구겨질 수 없습니다. 전기 접속은 QSFP-DD MSA-순응하는 에지형 연결기를 통해 이루어집니다.
모든 8번 병렬 레인 중 중심 파장은 850nm입니다. 그것은 광 인터페이스를 위한 광학 MPO-16 연결기와 전기 인터페이스를 위한 60 핀 연결기를 포함합니다. 숙주 FEC은 최고 70m까지 OM3 다중-모드 파이버 전송을 지원하도록 요구됩니다.
S-QD4A85M01-CD-8 제품은 유형 2 QSFP-DD 다중-자원 협정 (MSA)에따르면 폼 팩터, 광학 / 전기 접속과 디지털 진단상의 인터페이스로 설계됩니다. 그것은 온도, 습도와 EMI 간섭을 포함하는 가장 가혹한 외부 운영 상태를 충족시키도록 설계되었습니다.
특징
애플리케이션
절대 최대 정격
그것 하스토가 주목됩니다 어떠한 개별적 절대 최대 정격을 초과한 작전이 이 모듈에 대한 영구적인 손상을 일으킬 것입니다.
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 전원 전압 | 프크크 | -0.5 | 3.6 | Ｖ | |
| 보존온도범위 | Ts | -40 | 85 | 'Ｃ | |
| 운용 케이스 온도 | 에게 | 0 | 70 | 'Ｃ | |
| 상대 습도 (비 응축성) | RH | 0 | 85 | % |
권고된 운영조건과 전력 공급기 요구사항
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 |
| 운용 케이스 온도 | 상부 | 0 | 70 | 데그크 | ||
| 전원 전압 | VCC | 3.135 | 3.3 | 3.465 | Ｖ | |
| 자료 비율, 각각 레인 | 26.5625 | 그브드 | PAM4 | |||
| 자료 비율 정확도 | -100 | 100 | ppm | |||
| 프리-FEC 비트 오율 | 2.4x10-4 | |||||
| 포스트-FEC 비트 오율 | 1x10-12 | 1 | ||||
| OM3과 링크 거리 | Ｄ | 0.5 | 100 | Ｍ | 2 |
기록 :
1. FEC은 호스트 시스템에 의해 공급했습니다.
2. FEC은 최대 거리를 지원하기 위해 호스트 시스템에 요구했습니다.
전기 특성
그렇지 않았다면 상세화되지 않는다면 다음과 같은 전기 특성은 추천된 운영 환경 위에서 규정됩니다.
| 매개 변수 | 시험 포인트 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 |
| 소비 전력 | 12 | Ｗ | ||||
| 공급전류 | Icc | 3.63 | A | |||
| 송신기 (각각 레인) | ||||||
| 신호 전송률, 각각 레인 | TP1 | 26.5625 ± 100 ppm | 그브드 | |||
|
차별적 pk-pk 입력 전압 허용한도 불일치 |
TP1a | 900 | 음피피 | 1 | ||
| 차별적 종결 | TP1 | 10 | % | |||
| 차별적 입력 복귀 손실 | TP1 |
IEEE 802.3-2015 등식 (83E-5) |
dB | |||
| 커먼 모드에 차별적입니다 입력 복귀 손실 |
TP1 | IEEE 802.3-2015 등식 (83E-6) |
dB | |||
| 전이시간, 20%에서 80% | TP4 | 9.5 | 추신 | |||
|
단부인접부 눈 대칭성 마스크 폭 (ESMW) |
TP4 | 0.265 | UI | |||
| 단부인접부 앉은 눈높이, 차이 | TP4 | 70 | mV | |||
|
상대측 눈 대칭성 마스크 폭 (ESMW) |
TP4 | 0.2 | UI | |||
| 상대측 앉은 눈높이, 차이 | TP4 | 30 | mV | |||
| 상대측 프리커저 ISI 비율 | TP4 | -4.5 | 2.5 | % | ||
| 코먼모드출력전압 (보이스 코일 모터) | TP4 | -350 | 2850 | mV | 3 | |
기록 :
1. IEEE에 대한 예외로 패턴이 PRBS31Q이거나 긴급 출격된 802.3bs 120E.3.1.2는 공전합니다.
2. IEEE 802.3bs 120E.1.1에 명시된 BER를 만납니다.
3. DC 커먼 모드 전압은 호스트에 의해 발생했습니다. 상술은 지상 오프셋 전압의 효력을 포함합니다.
광학적 특성
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 |
| 송신기 | ||||||
| 중심 파장 | λC | 840 | 850 | 860 | 별거 안 해 | |
| 자료 비율, 각각 레인 | 26.5625 ± 100 ppm | 그브드 | ||||
| 변조 포맷 | PAM4 | |||||
| RMS 스펙트럼 폭 | λrms | 0.6 | 별거 안 해 | 모듈화됩니다 | ||
| 평균 발진 파워, 각각 레인 | PAVG | -6.5 | 4 | 데이터 베이스 관리 프로그램 | 1 | |
|
외부 광변조 크기 (OMAouter), 각각 레인 |
포마 | -4.5 | 3 | 데이터 베이스 관리 프로그램 | 2 | |
|
오마오루테어 마이너스에서 전원에 착수하세요 각각 레인인 TDECQ |
-5.9 | dB | ||||
|
송신기와 분산 각각 레인인 PAM4를 위한 눈 클라우저 |
TDECQ | 4.5 | dB | |||
| 소광비 | ER | 3 | dB | |||
| 광 궤환 손실 허용한도 | 톨 | 12 | dB | |||
|
평균 발진 파워의 꺼짐 상태 송신기, 각각 레인 |
포트 | -30 | 데이터 베이스 관리 프로그램 | |||
| 둘러쌓인 흐름 |
19 μm에 있는 ≥ 86% 4.5 μm에 있는 ≤ 30% |
|||||
| 수신기 | ||||||
| 중심 파장 | λC | 840 | 850 | 860 | 별거 안 해 | |
| 자료 비율, 각각 레인 | 26.5625 ± 100 ppm | 그브드 | ||||
| 변조 포맷 | PAM4 | |||||
| 손상 문턱치, 각각 레인 | 스드 | 5 | 데이터 베이스 관리 프로그램 | 3 | ||
| 평균은 전원, 각각 레인을 받습니다 | -7.9 | 4 | 데이터 베이스 관리 프로그램 | 4 | ||
| 각각 레인, 전원 (OMAouter)를 받습니다 | 3 | 데이터 베이스 관리 프로그램 | ||||
| 수신기 감도 | SEN | -6.5 | 데이터 베이스 관리 프로그램 | 5 | ||
| (OMAouter), 각각 레인 | ||||||
| 응력을 가진 수신기 민감도(OMAouter), 각각 레인 | SRS | -3 | 데이터 베이스 관리 프로그램 | 6 | ||
| 수신기 반사도 | RR | -12 | dB | |||
| LOS는 주장합니다 | LOSA | -30 | 데이터 베이스 관리 프로그램 | |||
| LOS 인가 해제 | LOSD | -12 | 데이터 베이스 관리 프로그램 | |||
| LOS 이력현상 | LOSH | 0.5 | dB | |||
| 스트레스 수신기 감도 (기록 7)를 위한 응력을 가진 조건 | ||||||
| 응력을 가진 눈은 종결합니다 테스트 아래에 있는 레인인 PAM4 (세크) |
4 | dB | ||||
| 각각 공격자 레인의 오마오루테어 | 3 | 데이터 베이스 관리 프로그램 | ||||
기록 :
1. 평균 발진 파워, 각각 레인 (분)은 정보를 제공하고 신호 강도의 주요 지시자는 것 가 아니라가 아닙니다. 이것이 평가하는 발진 파워 아래와 송신기는 순응할 수 없습니다 ; 그러나, 이것 위의 가치는 적합성을 보증하지 않습니다.
2. 지라도 TDECQ < 1="" dB="">
3. 수신기는 피해 없이 이 평균 전력 레벨을 가지는 광학적 입력 신호에 대한 연속 촬영을 허용할 수 있을 것입니다.
4. 평균은 전력을 받습니다, 각각 레인 (분이) 정보를 제공하고 신호 강도의 주요 지시자는 것 가 아니라가 아닙니다. 수신 전력 아래 이 가치가 순응할 수 없습니다 ; 그러나, 이것 위의 가치는 적합성을 보증하지 않습니다.
5. 각각 레인 (최대인) 수신기 감도 오마오루테어는 정보를 제공하고, 2.4x10-4의 BER에 대해 정의됩니다.
6. 2.4x10-4의 BER를 위한 수신기 입력에 있는 적합성 시험 신호로 측정됩니다.
7. 이러한 엑스페리먼트 조건은 측정 응력을 가진 수신기 감도를 위한 것입니다. 그들은 수신기의 특성이 아닙니다.
디지털 진단 기능
그렇지 않았다면 상세화되지 않는다면 다음과 같은 디지털 증상을 나타내는 특성은 정상 운전 상태 위에서 규정됩니다.
| 매개 변수 | 기호 | 민 | 맥스 | 유닛 | 기록 |
| 온도 모니터 절대 오차 | dmi_temp | -3 | 3 | 데그크 | 작동 위에서 온도 범위 |
| 공급 전압은 절대 오차를 모니터링합니다 | DMI _vcc | -0.1 | 0.1 | Ｖ | 가득 찬 작동 위에서 범위 |
|
절대적인 채널 RX 전력 모니터 에러 |
dmi_rx_ch | -2 | 2 | dB | 1 |
| 채널 선입견 전류 모니터 | dmi_ibias_ch | -10% | 10% | 마 | |
|
절대적인 채널 TX 전력 모니터 에러 |
dmi_tx_ch | -2 | 2 | dB | 1 |
기록 :
1. 다른 섬유의 측정 정확도 때문에, 추가적 +/-1 dB 변동 또는 +/- 3 dB 전체 정확도가 있을 수 있었습니다.
