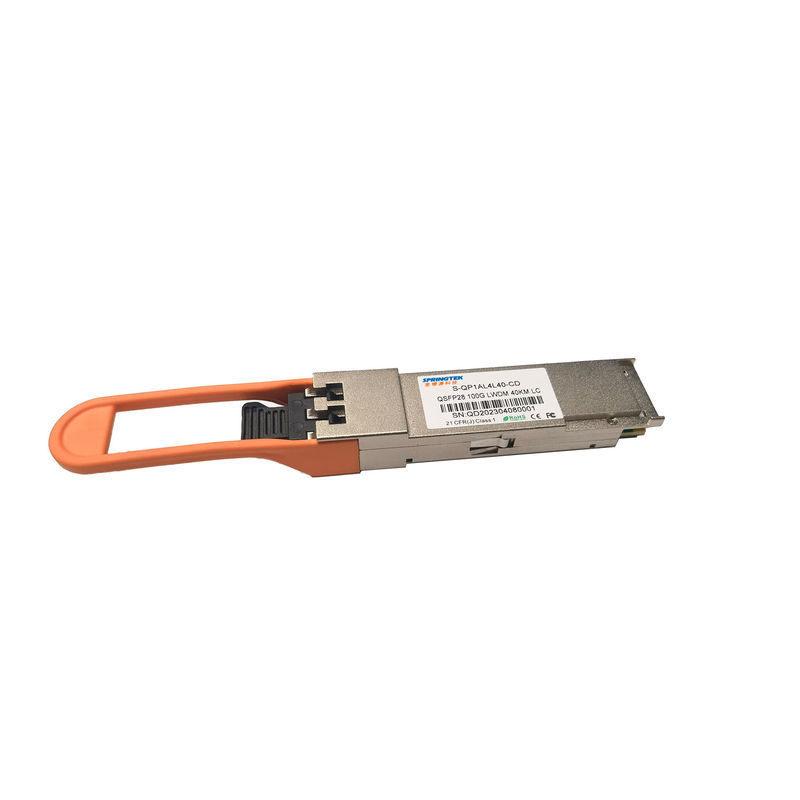

QSFP28 ER4 OTU4 시스코 적합한 100Gbps 1294 -1310nm 40Km 광 송수신기 모듈
명령 정보
| 부품번호 | 제품 설명 |
|
S-QP1AL4L40-CD-OTU4 |
QSFP28, 103.1~111.8Gb/s,1294-1310nm, LC,40km, DDM과 OTU4, 0oC~+70oC |
기술
스프링텍 100G QSFP28 ER4 OTU4 광 전송부는 원 모듈에 수신기와 송신기 경로를 통합합니다. 전송부에서, 직렬 데이터 스트림의 4개 차선은 복구되고, 레티메드와, 4개의 레이저 드라이버를 전달했습니다. 레이저 드라이버는 1295.56 nm, 1300.05nm, 1304.58nm과 1309.14 nm의 중심 파장으로 4WDM EML을 제어합니다. 광 신호는 산업 기준 LC 연결기를 통하여 단일 모드 빛 섬유에 멀티플렉스됩니다. 수신 사이드에, 광 데이터 스트림의 4번 레인은 통합된 광학 디-멀티플렉서에 의해 광학적으로 분할됩니다. 각각 자료 스트림은 APD와 트랜스-임피던스 증폭기에 의해 복구되고 레티메드. 이 모듈은 핫 블러그 가능한 전기 인터페이스, 저 전력 소모와 2번 와이어 직렬 접속을 특징으로 합니다.
스프링텍 제품은 (MSA) QSFP28 다중-자원 협정에 따라 폼 팩터, 광학 / 전기 접속과 디지털 진단상의 인터페이스로 설계되고 IEEE 802.3 양의 울음 소리에 순응합니다.
특징
애플리케이션
절대 최대 정격
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | 기록 |
| 전원 전압 | 프크크 | -0.5 | 3.6 | Ｖ | ||
| 보존온도범위 | Ts | -40 | 85 | 'Ｃ | ||
| 상대 습도 - 저장 | RHS | 5 | 95 | % | ||
| 데이터 입력 전압 - 차이 | 라이프딥-프딘들 | - | - | 1.0 | Ｖ | |
| 제어 입력 전압 | VI | -0.3 | - | Vcc+0.5 | Ｖ | |
| 제어 출력 경향 | IO | -20 | - | 20 | 마 |
권고된 운영조건
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | 기록 |
| 경우 작동 온도 범위 | Tc | 0 | - | 70 | 'Ｃ | |
| 전원 전압 | 프크크 | 3.14 | 3.3 | 3.47 | Ｖ | |
| 총전력 소모 | PD | - | - | 4.5 | Ｗ | |
| 핫 플러그에 있는 순시 첨두 경향 | icc_ip | - | - | 1800 | 마 | |
| 핫 플러그에 있는 지속된 피이크 전류 | icc_sp | - | - | 1485 | 마 | |
| 최대 파워 분해, 저전력 모드 | PDLP | - | - | 1.5 | Ｗ | |
| 종합 비트 레이트 | ABR | - | 103.125 | 111.8 | Gb / Ｓ | |
| 레인 당 자료 비율 | DRL | - | 25.78125 | - | Gb / Ｓ | |
| 제어 입력 전압 높은 것 | VIH | VCC*0.7 | - | VCC+0.3 | Ｖ | |
| 제어 입력 전압 로우 | VIL | -0.3 | - | VCC+0.3 | Ｖ | |
| 2선 와이어 직렬 인터페이스 클락 레이트 | - | - | - | 400 | 킬로 헤르츠 | |
| 전원 공급기 잡음 내구력 | - | - | - | 66 | 음피피 | 10 Hz -10 마하즈 |
| Rx 차분 데이터 출력 부하 | - | - | 100 | - | 오옴 | |
| 유효 거리 | - | 2 | - | 40 | 킬로미터 | FEC으로 |
전기 규격서
| 송신기 (모듈 입력) | ||||||
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | 기록 |
| 차분 데이터 입력 진폭 | VIN, P-P | 95 | - | 900 | 음피피 | |
| 차별적 종결 불일치 | - | - | 10 | % | ||
| 라이피모드, 리셋과 모듈셀 | VIL | -0.3 | - | 0.8 | Ｖ | |
| VIH | 2 | - | VCC+0.3 | Ｖ | ||
| 수신기 (출력된 모듈) | ||||||
| 차분 데이터 출력 진폭 | 출력전압, P-P | 250 | - | 900 | 음피피 | |
| 차별적 종결 불일치 | - | - | % | |||
| 20%~80%, 강하 시간 상승 /를 출력합니다 | TR | 9.5 | - | 10 | 추신 | |
| 모듈프스들과 IntL | VOL | 0 | - | 0.4 | Ｖ | IOL=4mA |
| VOH | VCC-0.5 | - |
VCC+0.3
|
Ｖ | IOL=4mA | |
틱 특성
| 송신기 특성 | ||||||
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | 기록 |
| 레인 센터 사고 방식(범위) | λ | 1294.53 | 1295.56 | 1296.59 | 별거 안 해 | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| 인접 모드 억제율 | SMSR | 30 | - | - | dB | |
| 전체 평균 광학 발진 파워, 100GE | 입을 삐죽거리기 | - | - | 12.5 | 데이터 베이스 관리 프로그램 | |
| 평균 발진 파워, 각각 레인, 100GE | POUTL | -2.5 | - | 6.5 | 데이터 베이스 관리 프로그램 | |
| 전체 평균 광학 발진 파워, OTU4 | - | - | 11.1 | 데이터 베이스 관리 프로그램 | ||
| 레인, OTU4 당 평균 광학 발진 파워 | POUTL | 0.6 | - | 5.1 | 데이터 베이스 관리 프로그램 | |
| 꺼짐 상태 송신기, 각각 레인의 평균 발진 파워 | pout_off | - | - | -30 | 데이터 베이스 관리 프로그램 | |
| 소광비 | ER | 7 | - | - | dB | |
| 레인 당 광변조 크기 (OMA), 100GE | OMA | 0.5 | - | 6.5 | 데이터 베이스 관리 프로그램 | |
| 100GE, 레인마다 OMA 마이너스 TDP에서 전원에 착수합니다 | OMA-TDP | -0.5 | - | - | 데이터 베이스 관리 프로그램 | |
| 어떠한 2 레인 (평균과 OMA) 사이의 발진 파워의 차이 | dt_oma | - | - | 4 | dB | |
| 송신기와 분산 페널티, 100GE | TDP | - | - | 3 | dB | |
| 광학 경로 처벌, OTU4 | 오프 | - | - | 1.5 | dB | |
| 광 궤환 손실 허용한도 | ORLT | 20 | - | - | dB | |
| 광학 눈 마스크, 100GE | IEEE 802.3ba-2010으로 순응합니다 | 1 | ||||
| 광학 눈 마스크, OTU4 | 국제 전기통신 규격 위원회 G.695로 순응합니다 | 2 | ||||
| 송신기 반사도 | TR | - | - | -26 | dB | |
| 수신기 특성 | ||||||
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | 기록 |
| 레인 센터 사고 방식(범위) | λ | 1294.53 | 1295.56 | 1296.59 | 별거 안 해 | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| 수신기 감도 (OMA), 각각 레인, 100GE | - | - | - | -18.5 | 데이터 베이스 관리 프로그램 | 3 |
| 레인, OTU4 당 수신기 감도 (평균 마력) | - | - | - | -18.99 | 데이터 베이스 관리 프로그램 | 4 |
| 레인마다, 응력을 가진 수신기 감도 (OMA), 100GE | - | - | - | -16 | 데이터 베이스 관리 프로그램 | |
| 응력을 가진 눈 J2 지터 | - | - | 0.33 | - | UI | |
| 응력을 가진 눈 J4 지터 | - | 0.48 | - | UI | ||
| 수직 눈 클로저 처벌 | - | - | 2.5 | - | dB | |
| SRS 아이 마스크 정의 { X1, X2, X3,Y1, Y2, Y3} | {0.39, 0.5, 0.5, 0.39, 0.39, 0.4} | |||||
| 손상 문턱치, 각각 레인 | 핀, 손상 | -2.5 | - | - | 데이터 베이스 관리 프로그램 | |
| 평균은 레인마다 전원을 받습니다 | - | -20.5 | - | -3.5 | 데이터 베이스 관리 프로그램 | |
|
레인마다 OMA에서 전원을 받으세요, 과부담 |
OMA | - | - | -3.5 | 데이터 베이스 관리 프로그램 | |
| 수신기 반사도 | TR | - | - | -26 | dB | |
|
기록 1. PRBS 231-1 시험 패턴 @25.78 Gb / Ｓ로 측정됩니다. 2. PRBS 231-1 시험 패턴 @27.95 Gb / Ｓ로 측정됩니다 3. PRBS231-1 시험 패턴 @25.78Gbps, BER5E-5로 측정됩니다 4. PRBS231-1 시험 패턴 @27.95Gbps, BER1.8E-4로 측정됩니다. |
||||||
