원래 장소:
무한 중국
브랜드 이름:
Springtek
인증:
ISO9001 RoHS FCC CE
모델 번호:
S-QP1AL4L10-CD-OTU

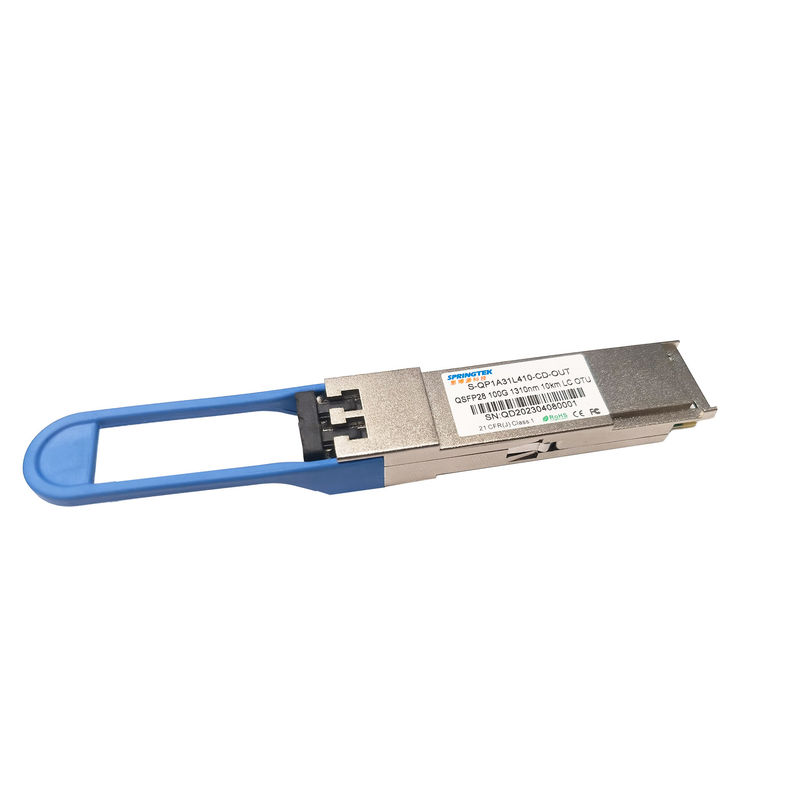

100Gbps 시스코 10Km OTU4 QSFP28 LR4 1294 -1310nm LC 적합한 광 송수신기 모듈
명령 정보
| 부품번호 | 제품 설명 |
|
S-QP1AL4L10-CD-OTU4 |
QSFP28, 100G/112Gbps,1294 - 1310 nm, OTU4, DDM과 LC,10km, 0oC~+70oC, |
기술
스프링텍 100GBase QSFP28-LR4-OTU4는 10 킬로미터 광 통신 응용을 위해 설계됩니다. 2번 와이어 직렬 접속을 포함하는 이 모듈 contains4-레인 DFB 광 송신기, 4 레인 광수신기와 모듈 관리 블록. 광 신호는 산업 기준 LC 연결기를 통하여 단일 모드 빛 섬유에 멀티플렉스됩니다.
특징
애플리케이션
절대 최대 정격
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 전원 전압 | 프크크 | -0.5 | 4 | Ｖ | |
| 보존온도범위 | Ts | -40 | 85 | 'Ｃ | |
| 상대 습도 - 저장 | RHS | 0 | 95 | % | |
| 상대 습도 - 작동 | 로입자 | 0 | 85 | % |
권고된 운영조건
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 경우 작동 온도 범위 | Tc | 0 | - | 70 | 'Ｃ |
| 전원 전압 | 프크크 | 3.14 | 3.3 | 3.47 | Ｖ |
| 총전력 소모 | Ｐ | - | - | 3.5 | Ｗ |
| 자료 비율 | BR | - | 27.9525 | - | 그비피스 |
전기 특성
| 송신기 전기 특성 | |||||
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 차별적 입력 전압 스윙 | VIN | 180 | - | 900 | mV |
| Tx 차동 입력 절박 | 신 | - | 100 | - | Ω |
| 차별적 입력 복귀 손실 | 100Gbase-LR4마다 | dB | |||
| 커먼 모드 입력 복귀 손실 | 100Gbase-LR4마다 | dB | |||
| 수신기 전기 특성 | |||||
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 차별적 출력 전압 스윙 | 출력전압 | 300 | - | 850 | mV |
| Rx 차동 출력 절박 | ZOUT | - | 100 | - | Ω |
| 차별적 출력 반사 손실 | 100Gbase-LR4마다 | dB | |||
| 커먼 모드 출력 반사 손실 | 100Gbase-LR4마다 | dB | |||
광학적 특성
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | 기록 | |
| 송신기 특성 | |||||||
| 레인 당 신호 전송률 | 27.9525± 100 ppm | 그브드 | 1 | ||||
| 레인 센터 사고 방식(범위) | λ | 1294.53 | - | 1296.59 | 별거 안 해 | ||
| 1299.02 | - | 1301.09 | |||||
| 1303.54 | - | 1305.63 | |||||
| 1308.09 | - | 1310.19 | |||||
| 전체 평균 발진 파워 | 입을 삐죽거리기 | - | - | 10.5 | 데이터 베이스 관리 프로그램 | ||
| 레인마다 OMA를 전하세요 | 트스오마 | -1.3 | - | 4.5 | 데이터 베이스 관리 프로그램 | ||
| 레인 당 평균 발진 파워 | 트스피스 | -0.6 | - | 4 | 데이터 베이스 관리 프로그램 | ||
| 소광비 | ER | 4 | - | - | dB | ||
| 사이드 모드 억제비 | SMSR | 30 | - | - | dB | ||
| 상대 강도 잡음 | 린 | - | - | -130 | dB/Hz | ||
| 송신기 반사도 반사도 | - | - | -12 | dB | |||
|
송신기 아이 마스크 정의 { X1, X2, X3, Y1, Y2, Y3} |
{0.25, 0.4, 0.45, 0.25, 0.28, 0.4} | 2 | |||||
| 수신기 특성 | |||||||
| 레인 당 신호 전송률 | 27.9525± 100 ppm | 그브드 | 3 | ||||
| 레인 센터 사고 방식(범위) | λ | 1294.53 | - | 1296.59 | 별거 안 해 | ||
| 1299.02 | - | 1301.09 | |||||
| 1303.54 | - | 1305.63 | |||||
| 1308.09 | - | 1310.19 | |||||
| 평균은 레인마다 전원을 받습니다 | 르크스피스 | -8.6 | - | 4.5 | 데이터 베이스 관리 프로그램 | 4 | |
| 레인 당 수신기 감도 (OMA) | 르크스센스 | - | - | -8.4 | 데이터 베이스 관리 프로그램 | ||
| 수신기 반사도 | - | - | -26 | dB | |||
| LOS | 광학 인가 해제 | Pd | - | - | -11.6 | 데이터 베이스 관리 프로그램 | |
| 광학적이 주장합니다 | Pa | -24 | - | - | |||
| LOS 이력현상 | 0.5 | - | 6 | dB | |||
| 기록 | |||||||
|
1. 25.78125Gbps 각각 채널에 있는 송신기 오퍼레이팅. 2. 히트율 5x10-5. 3. 25.78125Gbps 각각 채널에 있는 수신기 작동. 4. 파워값과 전력 정밀도는 계속 온채널과 함께 있습니다. |
|||||||
