원래 장소:
무한 중국
브랜드 이름:
Springtek
인증:
ISO9001 RoHS FCC CE
모델 번호:
S-QP1AL4L80-CD

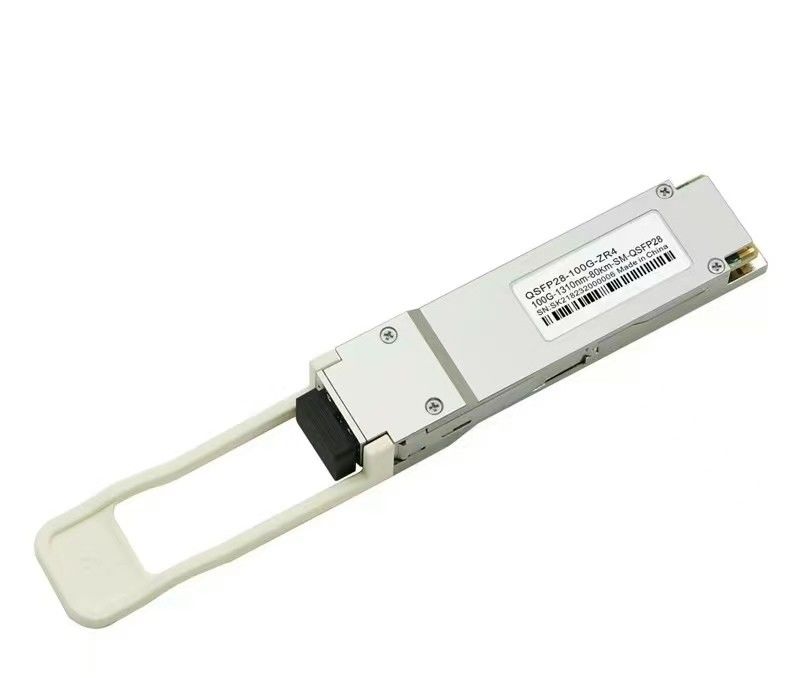

시스코 적합한 100Gbps QSFP28 ZR 1294년 -1310nm 80Km 광 송수신기 모듈
명령 정보
| 부품번호 | 제품 설명 |
| S-QP1AL4L80-CD | QSFP28, 100Gbps,ZR4,1294-1310nm, SM, LC,80km,, 0oC~+70oC, DDM으로 |
기술
스프링텍 100G QSFP28 ZR4는 80 킬로미터 광 통신 응용을 위해 설계됩니다. 이 모듈은 2 와이어 일련 인터- 얼굴을 포함하여 4- 레인 광 송신기, 4 레인 광수신기와 모듈 관리 블록을 포함합니다. 광 신호는 산업 기준 LC 연결기를 통하여 단일 모드 빛 섬유에 멀티플렉스됩니다.
특징
애플리케이션
절대 최대 정격
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 전원 전압 | 프크크 | -0.3 | 3.6 | Ｖ | |
| 보존온도범위 | Ts | -40 | 85 | 'Ｃ | |
| 상대 습도 | RH | 15 | 85 | % | |
| 손상 문턱치, 각각 레인 | 스드 | 6.5 | 데이터 베이스 관리 프로그램 |
권고된 운영조건
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 경우 작동 온도 범위 | Tc | 0 | - | 70 | 'Ｃ |
| 전원 전압 | 프크크 | 3.14 | 3.3 | 3.47 | Ｖ |
| G.652와 링크 거리 | Ｐ | - | - | 80 | 킬로미터 |
| 자료 비율 | BR | - | 25.78125 | - | 그비피스 |
전기 특성
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | 기록 |
| 전력 소모 | 6.5 | Ｗ | ||||
| 공급전류 | Icc | 1.8759 | A | 지속 상태 | ||
| 송신기 | ||||||
| 자료 비율, 각각 레인 | 25.78125 | 그비피스 | ||||
| 차동전압 pk-pk | 프피피 | 900 | mV | 1 마하즈에 | ||
| 커먼 모드 전압 | 보이스 코일 모터 | -350 | 2850 | mV | ||
| 전이시간 | Trise / 트폴 | 10 | 추신 | 20%~80% | ||
| 차별적 종단저항 불일치 | 10 | % | ||||
| 눈 폭 | EW15 | 0.46 | UI | |||
| 앉은 눈높이 | EH15 | 95 | mV | |||
| 수신기 | ||||||
| 자료 비율, 각각 레인 | 25.78125 | 그비피스 | ||||
| 차별적 종단저항 불일치 | 10 | % | 1 마하즈에 | |||
| 차별적 출력 전압 스윙 | 출력전압, 피피 | 900 | mV | |||
| 동상 잡음, RMS | 브르엠에스 | 17.5 | mV | |||
| 전이시간 | Trise / 트폴 | 12 | 추신 | 20%~80% | ||
| 눈 폭 | EW15 | 0.57 | UI | |||
| 앉은 눈높이 | EH15 | 228 | mV | |||
광학적 특성
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | 기록 |
| 송신기 특성 | ||||||
| 레인 당 신호 전송률 | 25.78125 | 그브드 | 1 | |||
| 레인 센터 사고 방식(범위) | λ | 1294.53 | 1295.56 | 1296.59 | 별거 안 해 | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| 인접 모드 억제율 | SMSR | 30 | - | - | dB | |
| 전체 평균 발진 파워 | PTOTAL | 8.0 | 12.5 | 데이터 베이스 관리 프로그램 | ||
| 평균 발진 파워, 각각 레인 | 입을 삐죽거리기 | 2.0 | 6.5 | 데이터 베이스 관리 프로그램 | ||
|
사이에 발진 파워에서 구별하세요 어떠한 2 레인 (평균과 OMA) |
- | 3 | 데이터 베이스 관리 프로그램 | |||
| 꺼짐 상태 송신기, 각각 레인의 평균 발진 파워 | 포트 | - | - | -30 | 데이터 베이스 관리 프로그램 | |
| 소광비 | ER | 6 | - | - | dB | |
| 린 OMA | 130 | dB/Hz | ||||
| 광 궤환 손실 허용한도 | 20 | dB | ||||
| 반사도를 전하세요 | RFL | - | - | -12 | dB | |
| 마스크 마진 | 5 | * | * | % | ||
|
출력 아이 마스크 정의 {X1,X2,X3,Y1,Y2,Y3} |
{0.25,0.4,0.45,0.25,0.28,0.4} | |||||
| 수신기 특성 | ||||||
| 레인 당 신호 전송률 | 25.78125 | 그브드 | ||||
| 레인 센터 사고 방식(범위) | λ | 1294.53 | 1295.56 | 1296.59 | 별거 안 해 | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| 평균 수신기 전력, 각각 레인 | 스드 | -28 | -7 | 데이터 베이스 관리 프로그램 | 1 | |
| 수신기 전력, 각각 레인(OMA) | -7 | 데이터 베이스 관리 프로그램 | ||||
| 수신기 반사도 | SenOMA1 | -26 | dB | 1 | ||
| 수신기 감도 평균, 각각 레인 | SenOMA2 | -28 | 데이터 베이스 관리 프로그램 | 2 | ||
|
수신기 3 dB 전기적 상부절단 주파수, 각각 레인 |
LOSA | 31 | 기가헤르츠 | |||
| 손상 문턱치, 각각 레인 | LOSD | 6.5 | 데이터 베이스 관리 프로그램 | |||
| LOS는 주장합니다 | LOSH | -40 | 데이터 베이스 관리 프로그램 | |||
| LOS는 디어설트합니다 | -29 | 데이터 베이스 관리 프로그램 | ||||
| LOS 이력현상 | 0.5 | dB | ||||
| 기록 | ||||||
| 1. 민감도는 FEC과 BER@5E-5에 상세화됩니다 | ||||||
