원래 장소:
무한 중국
브랜드 이름:
Springtek
인증:
ISO9001 RoHS FCC CE
모델 번호:
S-FP10R3M-C

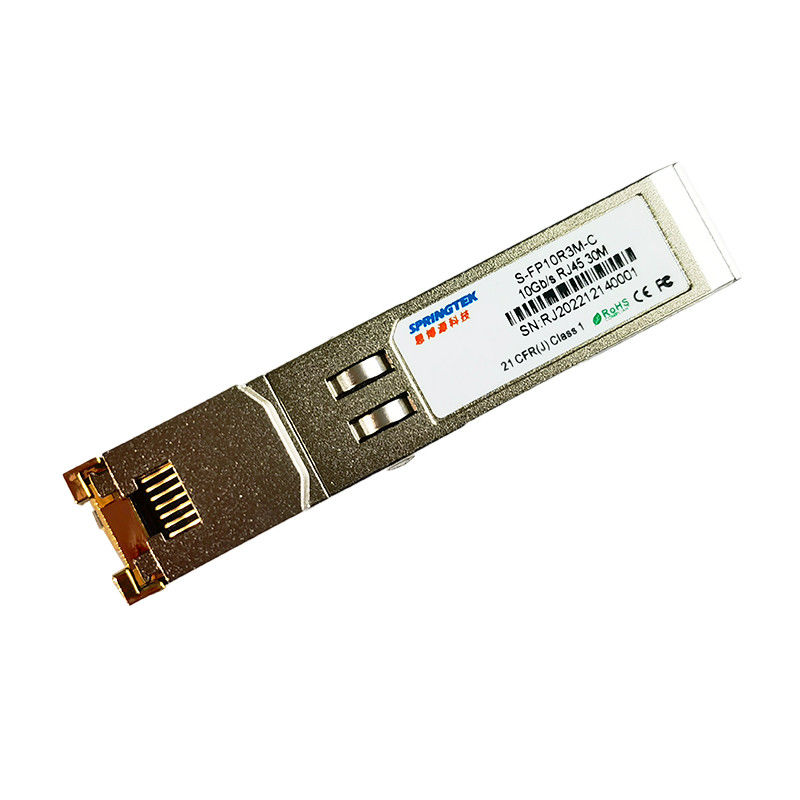

쥬니퍼 10GBASE-T 구리 30m SFP 광 송수신기 모듈
명령 정보
| 부품번호 | 제품 설명 |
| S-FP10R3M-C | SFP, 10Gb / Ｓ, 구리, RJ45, 30M,0oC~+70oC |
기술
스프링텍 SFP-10G-T 구리 작은 양식 끼워 넣을 수 있는 플러스(SFP+) 송수신기는 아이트리플이 802에 명시되는 것으로서 고성능, 높은 신뢰도, 10 기가비트 이더넷과 10G 베이스-티 기준으로 순응한 비용 효과적 모듈입니다. 10Gbps 데이타율 최고 30까지 미터를 지원한 3-2015와 IEEE 802.3an은 차폐형 트위스트 페어 범주 6A 케이블을 넘습니다.모듈은 10Gbps 전 이중 데이터 링크를 16개의 레벨 펄스 진폭 변조 (인민 행동 운동) 신호로 지원합니다.모듈은 있을 수 있는 SFP+ MSA로 순응한 표준 일련 ID 정보가 A0h의 주소로 접근했다고 규정합니다 2대 와이어 직렬 버스. 물리적 IC은 또한 주소 자동 어음 교환소에 2대 와이어 직렬 버스를 통해 접근될 수 있습니다.
특징
SFF-8431과 SFF-8432 MSA는 콤프랜트
순응한 IEEE 802.3az와 802.3an
5G&2.5G 베이스-티를 위한 IEEE 802.3bz
핫 블러그 가능한 SFP 발자국
TX 불 가능과 RX 보라 기능
완전히 낮은 EMI 출량을 위한 금속성 인클로저
+3.3V 단일 전원공급장치
저 전력 소모 (30m에 있는 2.5W 맥스)
계약 RJ-45 커넥터 어셈블리
2대 와이어 직렬 버스를 통해 물리 계층 IC에 접근하세요
XFI/5GBASE-R/2500BASE-X/SGMII, SGMII 자동 협상 계속
다른 10GBase-T PHY로 자동 교섭합니다
Cat 5e 케이블을 사용하거나 더 좋아 100/1000Base-T를 지원합니다
MDI / MDIX 교차로
시험을 받고 중재하기 위한 다수 루프백 모드
짜맞춘 케이블 모니터링과 링크 진단상의
보호할 필요가 없고 보호해야 하는 케이블 지지
0' Ｃ에서 +70' Ｃ의 운용 케이스 온도 범위
순응한 (자유로와서 이르세요) 로에스
애플리케이션
Cat 5e 케이블 에 1.25Gigabit 이더넷
환경 규격
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 작동 온도 | Tc | 0 | +70 | Ｃ | |
| 저장 온도 | -40 | +85 | Ｃ |
전력은 조화시킵니다
| 매개 변수 | 심블로 | 민 | Typ | 맥스 | 유닛 |
기록 / 상태 |
| 공급전류 | 되세요 | 500 | 757 | 마 | 프리테이지와 temperature.see 주의 기록의 전체 범위에 대한 2.5W MAX 출력은 불었습니다 | |
| 입력 전압 | 프크크 | 3.13 | 3.3 | 3.47 | Ｖ | 국민 총수요에 대한 언급 |
| 최대 전압 | Vmax | 3.6 | Ｖ |
낮은 -스피드시그널스, 일렉트로닉캐릭터이스틱스
| 매개 변수 | 기호 | 민 | 맥스 | 유닛 | 기록 / 상태 |
| SFP 출력 로우 | VOL | 0 | 0.5 | Ｖ | 연결기에서 호스트 측에서 측정되는 host_vcc에 대한 4.7k 내지 10k 급상승 |
| SFP 출력 하이 | VOH | host_vcc-0.5 | host_vcc+0.3 | Ｖ | 연결기에서 호스트 측에서 측정되는 host_vcc에 대한 4.7k 내지 10k 급상승 |
| SFP 낮은 입력 | VIL | 0 | 0.8 | Ｖ | 연결기에서 SFP 옆에서 측정되는 프크크에 대한 4.7k 내지 10k 급상승 |
| SFP 입력 최고값 | VIH | 2 |
Vcc+ 0.3 |
Ｖ | 연결기에서 SFP 옆에서 측정되는 프크크에 대한 4.7k 내지 10k 급상승 |
고속 전기 인터페이스, 전송 라인-SFP
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | 기록 / 상태 |
| 선주파수 | FL | 800 | 마하즈 | IEEE 802.3마다, 5 수준 부호화 | ||
| Tx 출력 임피던스 | 즈아웃, Tx | 100 | 오옴 | 1MHz와 125MHz 사이의 모든 주파수를 위한, 차이 | ||
| Rx Inout 임피던스 | 신, Rx | 100 | 오옴 | 1MHz와 125MHz 사이의 모든 주파수를 위한, 차이 |
고속 전기 인터페이스, 호스트-SFP
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | 기록 / 상태 |
| 단일단 형태 자료 입력 스윙 | 뱅싱 | 500 | 800 | 1100 | mV | 차이 |
| 단일단 형태 자료 출력 스윙 | 보우트싱 | 500 | 800 | 1100 | mV | 차이 |
| 상승 / 강하 시간 | Tr, 트프 | 20 | 47 | 피코초 | 20%~80% | |
| Tx 입력 임피던스 | 신 | 100 | 오옴 | 차이 | ||
| Tx 입력 임피던스 | 즈아웃 | 100 | 오옴 | 차이 |
일반 규격
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | 기록 / 상태 |
| 데이터 비 | BR | 1 | 10 | Gb / Ｓ | 적합한 기록 2 에서 4 아래 IEEE 802.3을 보세요. | |
| 케이블 길이 | Ｌ | 30 | Ｍ | |||
| 기록 | ||||||
| 시계 허용한도는 +/- 50 ppm입니다. | ||||||
