원래 장소:
무한 중국
브랜드 이름:
Springtek
인증:
ISO9001 RoHS FCC CE
모델 번호:
S-SP1G55LA0-CD

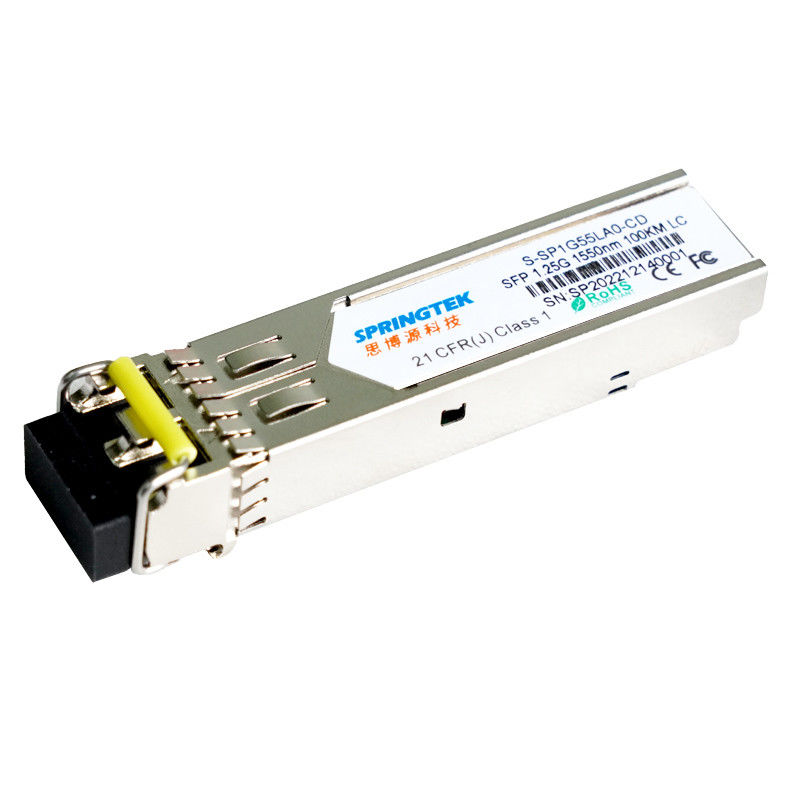

스프링텍 S-SP1G55LA0-CD 1.25G 1550nm LC 두 부분으로 된 광학 모듈 적합한 시스코 100 킬로미터 파이버 송수신기
명령 정보
| 부품번호 | 제품 설명 |
| S-SP1G55LA0-CD | SFP, DDM과 1.25Gbps, 1550nm, SM, 100 킬로미터, LC,0oC~+70oC |
| S-SP1G55LA0-ID | SFP, DDM과 1.25Gbps, 1550nm, SM, 100 킬로미터, LC, -40oC~+85oC |
기술
스프링텍 SFP 송수신기는 고성능이고 1.25Gbps와 40 킬로미터 전송거리를 SMF로 지원하는 효과적 모듈의 비용이 들었습니다.
스프링텍 SFP 송수신기는 고성능이고 1.25Gbps와 100 킬로미터 전송거리를 SMF로 지원하는 효과적 모듈의 비용이 들었습니다.
송수신기는 3가지 부문으로 구성됩니다 : 1550nm LD 송신기, 트랜스-임피던스 전치증폭기 (통신 공업회)과 통합된 PIN 포토다이오드. 스프링텍 SFP 모듈은 등급 I 레이저 안전 요건을 충족시킵니다.
송수신기는 SFP 다중-자원 협정 (MSA)와 SFF-8472와 호환 가능합니다. 더 많은 정보를 원하면 미안하지만, SFP MSA를 언급하세요.
특징
1.25Gbps 작동
+3.3V 단일 전원공급장치
고성능이고 비용 효율적입니다
1550nm LD와 100 킬로미터 전송을 위한 핀 광검출기
두 부분으로 된 LC 수용부로 SFP 사드 SFF-8472로 순응합니다
디지털 진단 모니터링
SONET OC-24로 적합합니다
운용 케이스 온도 :+70' Ｃ에 대한 0 +85' Ｃ에 대한 -40
순응한 (자유로와서 이르세요) 로에스
애플리케이션
기가비트 광섬유 채널
스위치 투 스위치 인터페이스
교환된 후면 애플리케이션
라우터 / 서버 인터페이스
다른 광통신
절대 최대 정격
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 전원 전압 | 프크크 | -0.5 | 4 | Ｖ | |
| 보존온도범위 | Ts | -40 | 85 | 'Ｃ | |
| 상대 습도 - 저장 | RHS | 0 | 95 | % | |
| 상대 습도 - 작동 | 로입자 | 0 | 85 |
% |
권고된 운영조건
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 경우 작동 온도 범위 | Tc | 0 | - | 70 | 'Ｃ |
| -40 | - | 85 | |||
| 전원 전압 | 프크크 | 3.14 | 3.3 | 3.47 | Ｖ |
| 공급전류 | Icc | - | - | 300 | 마 |
| 자료 비율 | BR | - | 1.25 | - | 그비피스 |
전기 특성
| 송신기 전기 특성 | ||||||
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | |
| 차별적 입력 전압 스윙 | VIN | 400 | - | 2000 | mV | |
| Tx 차동 입력 절박 | 신 | - | 100 | - | Ω | |
| 송신기 불 가능 전압 | VDIS | 2.0 | - | VCC+0.3 | Ｖ | |
| 송신기 실행 전압 | VEN | 0 | - | 0.8 | Ｖ | |
| TFAULT 로직 하이 | VTFH | 2.4 | - | VCC | Ｖ | |
| TFAULT 로직 로우 | VTFL | V자형입니다 | - | VEE+0.4 | Ｖ | |
| 수신기 전기 특성 | ||||||
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | |
| 차별적 출력 전압 스윙 | 출력전압 | 400 | - | 1000 | mV | |
| Rx 차동 출력 절박 | ZOUT | - | 100 | - | Ω | |
| LOS는 전압을 주장합니다 | VLOSA | 2.4 | - | VCC | Ｖ | |
| LOS 인가 해제 전압 | VLOSD | V자형입니다 | - | VEE+0.4 | Ｖ | |
광학적이고 전기 특성
| 송신기 특성 | ||||||
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | 기록 |
| 레이저 유형 | LD | |||||
| 자료 비율 | - | - | 1.25 | - | Gb / Ｓ | |
| 중심 파장대 | λ | 1480 | 1550 | 1580 | 별거 안 해 | |
| 괴기한 Width@-20dB | Δλ | - | - | 1 | 별거 안 해 | |
| 꺼짐 상태 송신기의 평균 발진 파워 | 포트 | - | - | -40 | 데이터 베이스 관리 프로그램 | |
| 광학력에 착수하세요 | 입을 삐죽거리기 | 0 | - | 5 | 데이터 베이스 관리 프로그램 | 1 |
| 소광비 | ER | 9 | - | - | dB | |
| 수신기 특성 | ||||||
| 수신기 유형 | 핀 | |||||
| 자료 비율 | - | - | 1.25 | - | Gb / Ｓ | |
| 중심 파장을 운영하기 | λ | 1260 | - | 1610 | 별거 안 해 | |
| 수신기 감도 | Sen | - | - | -28 | 데이터 베이스 관리 프로그램 | 2 |
| 수신기 과부담 | PSAT | -3 | - | - | 데이터 베이스 관리 프로그램 | |
| LOS는 주장합니다 | LOSA | -35 | - | - | 데이터 베이스 관리 프로그램 | |
| LOS 인가 해제 | LOSD | - | - | -28 | 데이터 베이스 관리 프로그램 | |
| LOS 이력현상 | LOSH | 0.5 | 3 | 5 | dB | |
| 기록 | ||||||
|
1. 평균 마력 수치들은 단지 정보를 제공하고 IEEE802.3z에 명시됩니다 2. 27-1 PRBS@1.25Gbps,BER-12로 측정됩<10>니다 |
||||||
일반 규격
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | 기록 |
| 비트율 | BR | - | 1.25 | - | Gb / Ｓ | |
| 비트 오율 | BER | - | - | 10-12 |
