원래 장소:
무한 중국
브랜드 이름:
Springtek
인증:
ISO9001 RoHS FCC CE
모델 번호:
S-SB5M53L80-CD

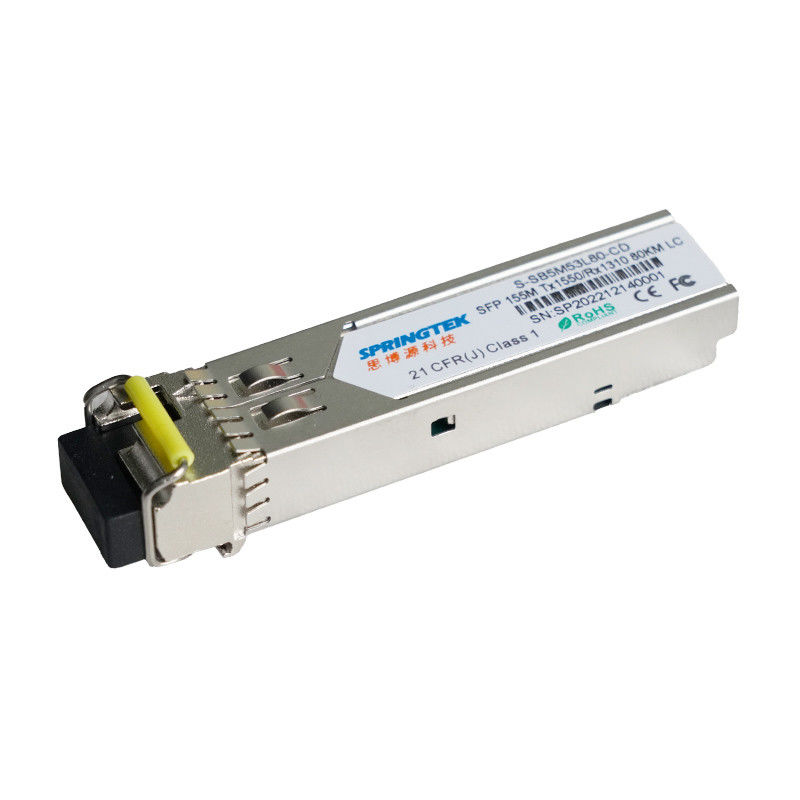

이더넷 SFP LC 155M T1550/R1310nm 80 킬로미터 SMF BIDI 광 송수신기 모듈
명령 정보
| 부품번호 | 제품 설명 |
| S-SB5M53L80-CD | BIDI SFP, DDM과 155Mbps, Tx1550/Rx1310nm, SM, 80 킬로미터, LC, 0oC~+70oC |
| S-SB5M53L80-ID | BIDI SFP, DDM과 155Mbps, Tx1550/Rx1310nm, SM, 80 킬로미터, LC, -40oC~+85oC |
기술
스프링텍 BIDI SFP 송수신기는 155Mbps와 80 킬로미터 전송거리를 SMF(9/125μm)로 지원한 고성능, 비용 효과적 모듈입니다.
송수신기는 양구간으로 구성됩니다 : 1550nm LD 레이저 송신기, 트랜스-임피던스 증폭기 (통신 공업회)과 통합된 PIN 포토다이오드. 스프링텍 BIDI SFP 송수신기는 등급 I 레이저 안전 요건을 충족시킵니다.
송수신기는 SFP 다중-자원 협정 (MSA)와 SFF-8472와 호환 가능합니다. 더 많은 정보를 원하면 미안하지만, SFP MSA를 언급하세요.
특징
+3.3V 단일 전원공급장치
고성능이고 비용 효율적입니다
1550nm LD와 80 킬로미터 전송을 위한 핀 광검출기
단순한 LC 수용부로 SFP MSA와 SFF-8472로 순응합니다
디지털 진단 모니터링
운용 케이스 온도 :+70' Ｃ에 대한 0 +85' Ｃ에 대한 -40
순응한 (자유로와서 이르세요) 로에스
애플리케이션
SDH STM-1, SONET OC-3
광섬유 채널
다른 광링크
절대 최대 정격
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 전원 전압 | VCC | -0.5 | - | 4 | Ｖ |
| 보존온도범위 | TS | -40 | - | 85 | 'Ｃ |
| 상대 습도 - 저장 | RHS | 0 | - | 95 | % |
| 상대 습도 - 작동 | 로입자 | 0 | - | 85 | % |
권고된 운영조건
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 경우 작동 온도 범위 | Tc | 0 | - | 70 | 'Ｃ |
| -40 | - | 85 | |||
| 전원 전압 | 프크크 | 3.14 | 3.3 | 3.47 | Ｖ |
| 공급전류 | Icc | - | - | 300 | 마 |
| 자료 비율 | BR | - | 155 | - | MBP |
전기 특성
| 송신기 전기 특성 | ||||||
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | |
| 차별적 입력 전압 스윙 | VIN | 400 | - | 2000 | mV | |
| Tx 차동 입력 절박 | 신 | - | 100 | - | Ω | |
| 송신기 불 가능 전압 | VDIS | 2.0 | - | VCC+0.3 | Ｖ | |
| 송신기 실행 전압 | VEN | 0 | - | 0.8 | Ｖ | |
| TFAULT 로직 하이 | VTFH | 2.4 | - | VCC | Ｖ | |
| TFAULT 로직 로우 | VTFL | V자형입니다 | - | VEE+0.4 | Ｖ | |
| 수신기 전기 특성 | ||||||
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | |
| 차별적 출력 전압 스윙 | 출력전압 | 400 | - | 1000 | mV | |
| Rx 차동 출력 절박 | ZOUT | - | 100 | - | Ω | |
| LOS는 전압을 주장합니다 | VLOSA | 2.4 | - | VCC | Ｖ | |
| LOS 인가 해제 전압 | VLOSD | V자형입니다 | - | VEE+0.4 | Ｖ | |
광학적 특성
| 송신기 특성 | ||||||
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | 기록 |
| 레이저 유형 | LD | |||||
| 자료 비율 | - | - | 155 | - | Mb / Ｓ | |
| 중심 파장대 | λ | 1480 | 1550 | 1580 | 별거 안 해 | |
| 괴기한 Width@-20dB | Δλ | - | - | 1 | 별거 안 해 | |
| 꺼짐 상태 송신기의 평균 발진 파워 | 포트 | - | - | -40 | 데이터 베이스 관리 프로그램 | |
| 광학력에 착수하세요 | 입을 삐죽거리기 | -5 | - | 0 | 데이터 베이스 관리 프로그램 | 1 |
| 소광비 | ER | 8.2 | - | - | dB | |
| 수신기 특성 | ||||||
| 수신기 유형 | 핀 | |||||
| 자료 비율 | - | - | 155 | - | Mb / Ｓ | |
| 중심 파장을 운영하기 | λ | 1260 | 1310 | 1360 | 별거 안 해 | |
| 수신기 감도 | Sen | - | - | -36 | 데이터 베이스 관리 프로그램 | 2 |
| 수신기 과부담 | PSAT | -8 | - | - | 데이터 베이스 관리 프로그램 | |
| LOS는 주장합니다 | LOSA | -45 | - | - | 데이터 베이스 관리 프로그램 | |
| LOS 인가 해제 | LOSD | - | - | -36 | 데이터 베이스 관리 프로그램 | |
| LOS 이력현상 | LOSH | 0.5 | 3 | 5 | dB | |
| 기록 | ||||||
|
1. 평균 마력 수치들은 단지 정보를 제공합니다 2. 223-1 PRBS@155Mbps,BER-10으로 측정됩<10>니다 |
||||||
일반 규격
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | 기록 |
| 비트율 | BR | - | 155 | - | Mb / Ｓ | |
| 비트 오율 | BER | - | - | 10-10 |
