원래 장소:
무한 중국
브랜드 이름:
Springtek
인증:
ISO9001 RoHS FCC CE
모델 번호:
S-SP1GR01-C

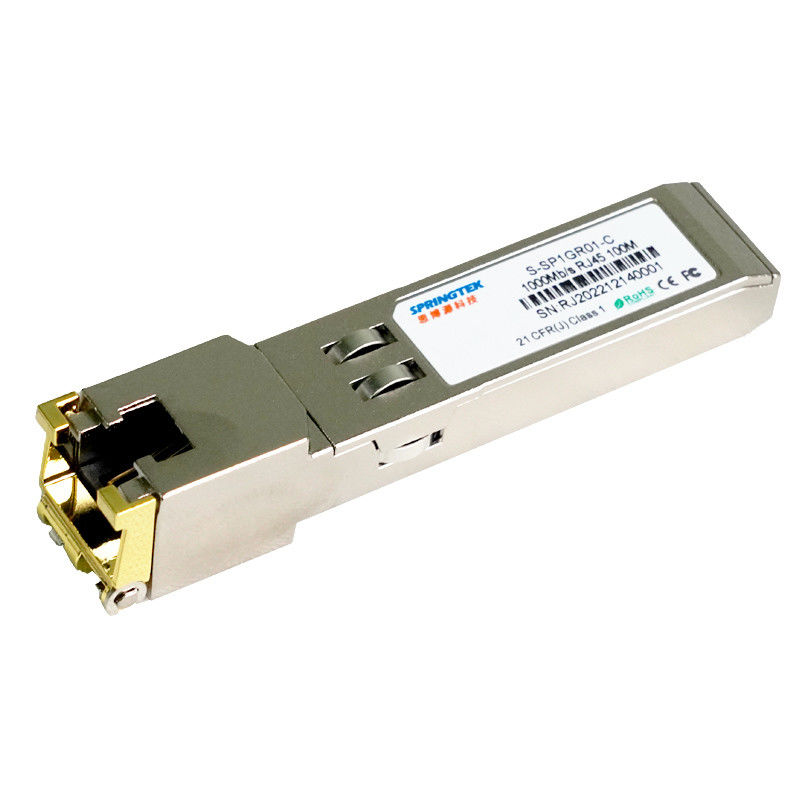

1000BASE-T 구리 100m SFP 광 송수신기 모듈
명령 정보
| 부품번호 | 제품 설명 |
| S-SP1GR01-C | SFP, 1000Mb / Ｓ, 구리, RJ45 100M,0oC~+70oC |
기술
스프링텍 1000BASE-T SFP 구리 송수신기는 고성능, 기가비트 이더넷으로 순응한 비용 효과적 모듈이고 아이트리플이 802에 명시되는 것으로서의 1000BASE-T 기준입니다. 1000Mbps 데이타율 최고 100까지 미터를 지원한 3-2002와 IEEE 802.3 ab은 비실드 꼬임선 케이블 범주 5 케이블 (BER를 넘습니다 <10-12>
특징
보라 없는 TX 불 가능과 RX 보라 /는 작용합니다
완전히 낮은 EMI를 위한 금속성 인클로저
+3.3V DC 단일 전원공급장치
저출력 소실 (전형적인 1.05 Ｗ)
2대 와이어 직렬 버스를 통해 물리 계층 IC에 접근하세요
SERDES 인터페이스와 호스트 시스템에서 1000 베이스-티 운영
0' Ｃ에서 +70' Ｃ의 운용 케이스 온도 범위
순응한 (자유로와서 이르세요) 로에스
애플리케이션
환경 규격
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 작동 온도 | Tc | 0 | +70 |
Ｃ |
|
| 저장 온도 | -40 | +85 | Ｃ |
+3.3V 전기적 전원 인터페이스
| 매개 변수 | 심블로 | 민 | Typ | 맥스 | 유닛 | 기록 / 상태 |
| 공급전류 | 되세요 | 500 | 757 | 마 | 프리테이지와 temperature.see 주의 기록의 전체 범위에 대한 2.5W MAX 출력은 불었습니다 | |
| 입력 전압 | 프크크 | 3.13 | 3.3 | 3.47 | Ｖ | 국민 총수요에 대한 언급 |
| 최대 전압 | Vmax | 3.6 | Ｖ |
낮은 -스피드시그널스, 일렉트로닉캐릭터이스틱스
| 매개 변수 | 기호 | 민 | 맥스 | 유닛 | 기록 / 상태 |
| SFP 출력 로우 | VOL | 0 | 0.5 | Ｖ | 연결기에서 호스트 측에서 측정되는 host_vcc에 대한 4.7k 내지 10k 급상승 |
| SFP 출력 하이 | VOH | host_vcc-0.5 | host_vcc+0.3 | Ｖ | 연결기에서 호스트 측에서 측정되는 host_vcc에 대한 4.7k 내지 10k 급상승 |
| SFP 낮은 입력 | VIL | 0 | 0.8 | Ｖ | 연결기에서 SFP 옆에서 측정되는 프크크에 대한 4.7k 내지 10k 급상승 |
| SFP 입력 최고값 | VIH | 2 |
Vcc+ 0.3 |
Ｖ | 연결기에서 SFP 옆에서 측정되는 프크크에 대한 4.7k 내지 10k 급상승 |
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | 기록 / 상태 |
| 선주파수 | FL | 125 | 마하즈 | IEEE 802.3마다, 5 수준 부호화 | ||
| Tx 출력 임피던스 | 즈아웃, Tx | 100 | 오옴 | 1MHz와 125MHz 사이의 모든 주파수를 위한, 차이 | ||
| Rx Inout 임피던스 | 신, Rx | 100 | 오옴 | 1MHz와 125MHz 사이의 모든 주파수를 위한, 차이 |
고속 전기 인터페이스, 호스트-SFP
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | 기록 / 상태 |
| 단일단 형태 자료 입력 스윙 | 뱅싱 | 250 | 1200 | 마 | 종결한 단일 | |
| 단일단 형태 자료 출력 스윙 | 보우트싱 | 350 | 800 | 마 | 종결한 단일 | |
| 상승 / 강하 시간 | 신, Rx | 175 | 피코초 | 20%~80% | ||
| Tx 입력 임피던스 | 신 | 50 | 오옴 | 종결한 단일 | ||
| Tx 입력 임피던스 | 즈아웃 | 50 | 오옴 | 종결한 단일 |
일반 규격
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | 기록 / 상태 |
| 자료 비율 | BR | 10 | 1000 | 초 Mb / | IEEE802.3compatible | |
| 기록 | ||||||
| 1.시계 허용한도는 +/- 50 ppm입니다. | ||||||
