원래 장소:
무한 중국
브랜드 이름:
Springtek
인증:
ISO9001 RoHS FCC CE
모델 번호:
S-SP1MR01-C

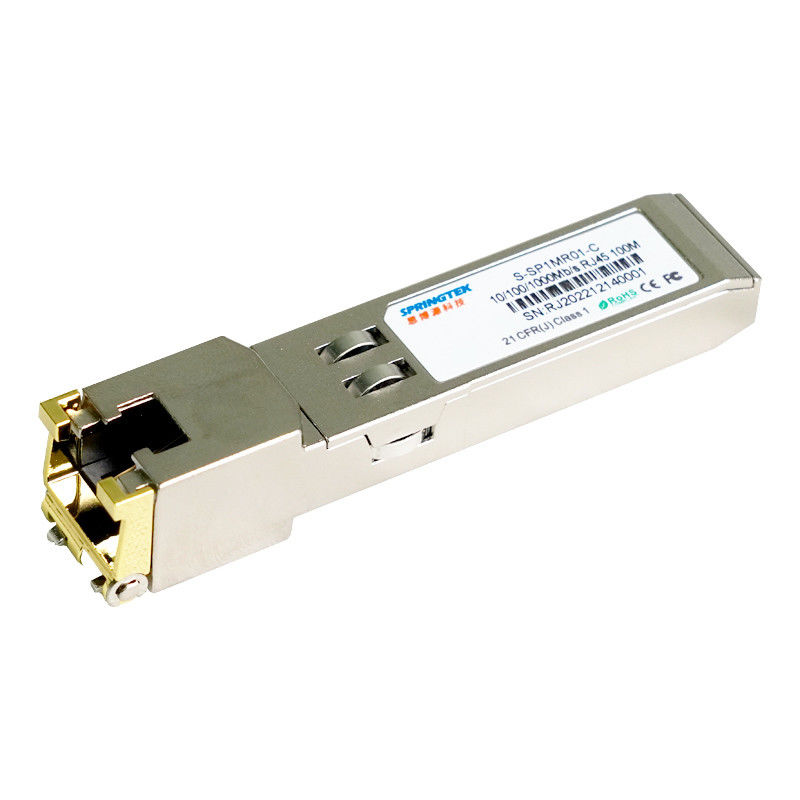

10/100/1000BASE-T 구리 100m SFP 광 송수신기 모듈
명령 정보
| 부품번호 | 제품 설명 |
| S-SP1MR01-C | SFP, 10/100/1000Mb / Ｓ, 구리, RJ45 100M,0oC~+70oC |
기술
스프링텍 GLC-T 10/100/1000BASE-T 구리 SFP 송수신기는 고성능, 기가비트 이더넷으로 순응한 비용 효과적 모듈이고 아이트리플이 802에 명시되는 것으로서의 10/100/1000BASE-T 기준입니다. 100 미터를 지원한 3-2002와 IEEE 802.3 ab은 비실드 꼬임선 케이블 범주 5 케이블을 넘습니다.
5개의 레벨 펄스 진폭 변조 (인민 행동 운동) 신호와 GLC-T10/100/1000 지지 전 이중 데이터 링크. 더 케이블에서 모든 4 쌍은 각각 쌍에 250Mbps에 있는 심볼 레이트와 함께 사용됩니다.
GLC-T10/100/1000은 순응한 표준 일련 ID 정보에 일련 CMOS EEPROM이 초안을 작성하다는 것을 2개 와이어를 통해 A0h의 주소로 접근될 수 있는 SFP MSA를 제공합니다. 물리적 IC은 또한 주소 자동 어음 교환소에 2대 와이어 직렬 버스를 통해 접근될 수 있습니다.
특징
완전히 낮은 EMI를 위한 금속성 인클로저
저출력 소실
EEPROM에서 상세 제품 정보
+3.3V 단일 전원공급장치
2대 와이어 직렬 버스를 통해 물리 계층 IC에 접근하세요
SGMII 인터페이스와 호스트 시스템에서 10/100/1000 베이스-티 운영
SFP MSA로 순응합니다
IEEE Std 802.3TM-2002로 순응합니다
FCC 47 CFR 15 부, 클래스 B로 순응합니다
0' Ｃ에서 +70' Ｃ의 운용 케이스 온도 범위
순응한 (자유로와서 이르세요) 로에스
애플리케이션
스위치 / 라우터가 / 라우터 링크를 바꿉니다
고속도 입출력은 파일을 위해 절단됩니다
환경 규격
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 작동 온도 | 상부 | -0 | 85 | 'Ｃ | |
| 저장 온도 | 트스토 | -40 | 100 | 'Ｃ |
전력은 조화시킵니다
| 매개 변수 | 심블로 | 민 | Typ | 맥스 | 유닛 | 기록 / 상태 |
| 공급전류 | 되세요 | 320 | 375 | 마 | 전압과 온도의 전체 범위에 대한 1.2W MAX 출력. 주의 아래 공지를 보세요 | |
| 입력 전압 | 프크크 | 3.13 | 3.3 | 3.47 | Ｖ | 국민 총수요에 대한 언급 |
| 과전류 | 이수르게 | 30 | 마 | 정상 전류 위의 핫 플러그. 주의 기록을 보세요 | ||
| 주의 : 소비 전력과 과전류는 SFP MSA의 특정값 보다 더 높습니다 | ||||||
로우 -스피드시그널스
| 매개 변수 | 기호 | 민 | 맥스 | 유닛 | 기록 / 상태 |
| SFP 출력 로우 | VOL | 0 | 0.5 | Ｖ | host_vcc에 대한 4.7k 내지 10k 급상승. |
| SFP 출력 하이 | VOH | host_Vcc -0.5 | host_Vcc + 0.3 | Ｖ | host_vcc에 대한 4.7k 내지 10k 급상승. |
| SFP 낮은 입력 | VIL | 0 | 0.8 | Ｖ | 프크크에 대한 4.7k 내지 10k 급상승. |
| SFP 입력 최고값 | 2 | 프크크 + 0.3 Ｖ | Ｖ | 프크크에 대한 4.7k 내지 10k 급상승. |
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | 기록 / 상태 |
| 선주파수 | fL | 125 | 마하즈 | IEEE 802.3마다, 5 수준 부호화 | ||
| Tx 출력 임피던스 | 즈아웃, TX | 100 | 오옴 | 차이 | ||
| Rx 입력 임피던스 | 신, RX | 100 | 오옴 | 차이 |
고속 전기 인터페이스, 호스트-SFP
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | 기록 / 상태 |
| 단일단 형태 자료 입력 스윙 | 뱅싱 | 250 | 1200 | 마 | 종결한 단일 | |
| 단일단 형태 자료 출력 스윙 | 보우트싱 | 350 | 100 | 800 | 마 | 종결한 단일 |
| 상승 / 강하 시간 | 신, Rx | 175 | 피코초 | 20%~80% | ||
| Tx 입력 임피던스 | 신 | 50 | 오옴 | 종결한 단일 | ||
| Tx 입력 임피던스 | 즈아웃 | 50 | 오옴 | 종결한 단일 |
일반 규격
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | 기록 / 상태 |
| 자료 비율 | BR | 10 | 1,000 | Mb / Ｓ | 적합한 IEEE 802.3. | |
| 케이블 길이 | Ｌ | 100 | Ｍ | 비차폐 연선 5. BER <10-12> | ||
| 기록 : | ||||||
|
1. 시계 허용한도는 +/- 50 ppm입니다 2. 불이행에 의해, GLC-T10/100/1000은 발탁된 마스터 모드로 가득 찬 이중화 장치입니다 3. 자동 교차로 탐지는 가능해집니다. 외부 교차 케이블은 요구되지 않습니다 4. 10/100/1000 베이스-티 운영은 호스트 시스템이 SGMII 인터페이스를 가지고 있도록 요구합니다 5. 어떤 시계 없이 SGMII를 지원하지 않는 SERDES로 모듈은 단지 1000BASE-T에 작동할 것입니다. |
||||||
