원래 장소:
무한 중국
브랜드 이름:
Springtek
인증:
ISO9001 RoHS FCC CE
모델 번호:
S-SD1GDWLA2-CD

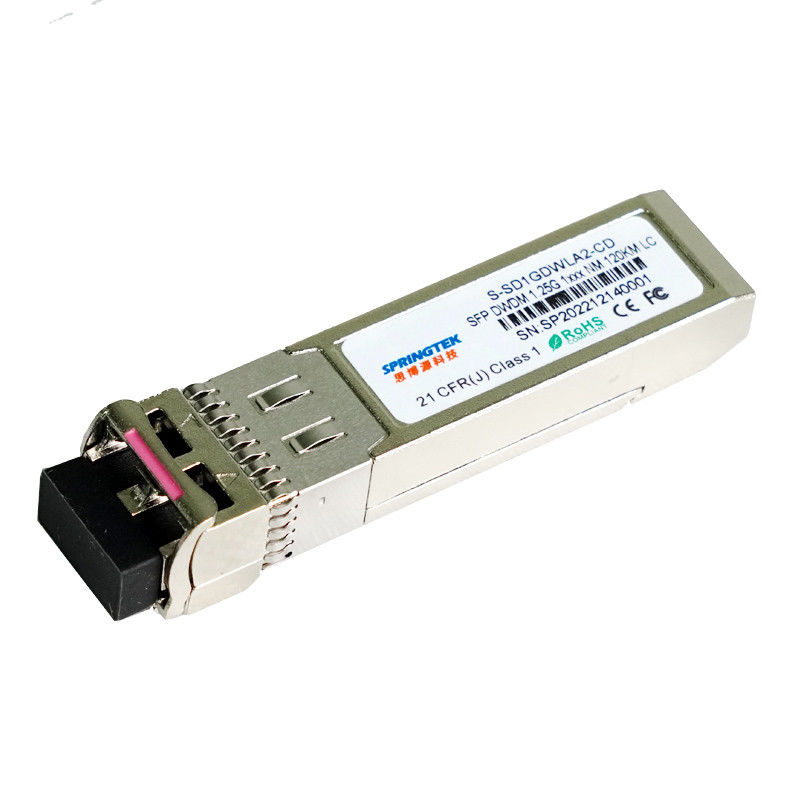

1.25Gbps DWDM C17~C61 120 킬로미터 SFP 광 송수신기 모듈
명령 정보
| 부품번호 | 제품 설명 |
| S-SD1GDWLA2-CD-xx | SFP, DWDM 1.25Gbps,1510nm~1610nm, SM, DDM과 LC,120km, 0oC~+70oC |
| XX=17~61 (ITU 채널 C-밴드) 62~16 (ITU 채널 엘 벤드) | |
기술
스프링텍 DWDM SFP 송수신기는 100개 기가헤르츠 채널, 비용 효과적 모듈에 우수한 파장 안정도, 지지 운영을 나타냅니다. 그것은 DWDM SONET/ SDH, 기가비트 이더넷과 섬유 채널 운용을 위해 설계됩니다.
송수신기는 양구간으로 구성됩니다 : 송신기 섹션은 콜드드 DFB레이저를 통합시킵니다. 그리고 수신기 섹션은 TIA.Springtek DWDM SFP 모듈과 통합된 APD 광다이오드로 구성되고 등급 I 레이저 안전 요건을 충족시킵니다.
DWDM SFP 송수신기는 송수신기 온도와 같은 장치 작동 매개 변수에 대한 실시간 접속을 허락하는 강화한 모니터링 인터페이스를 제공합니다, 레이저 바이어스 전류, 전해진 광학력이 광학력과 송수신기 공급 전압, 레이저 온도와 TEC 전류를 받았습니다.
특징
1.25Gbps 작동
DWDM 시스템을 간격을 두는 100GHz 채널의 용도에 적합합니다
DWDM DFB와 120 킬로미터 전송을 위한 APD 광검출기
두 부분으로 된 LC 수용부와 DWDM SFP MSA로 순응합니다
디지털 진단 모니터링
냉간기동 사고 방식 순응성
운용 케이스 온도 :+70' Ｃ에 대한 0
순응한 (자유로와서 이르세요) 로에스
애플리케이션
이더넷 IEEE 802.3ae
광섬유 채널
절대 최대 정격
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 전원 전압 | 프크크 | -0.3 | 4 | Ｖ | |
| 보존온도범위 | Ts | -40 | 85 | 'Ｃ | |
| 상대 습도 - 저장 | RHS | 0 | 95 | % | |
| 상대 습도 - 작동 | 로입자 | 0 | 85 | % |
권고된 운영조건
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 경우 작동 온도 범위 | Tc | -5 | - | 70 | 'Ｃ |
| 전원 전압 | 프크크 | 3.14 | 3.3 | 3.47 | Ｖ |
| 공급전류 | Icc | - | - | 380 | 마 |
송신기 상술 - 광학적입니다
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 |
| 자료 비율 다중율 | Mra | 155 | 1250 | 2667 | MBP |
| 중심 파장 (SOL)△ | lc | lc -25 | lc | lc +25 | 총리 |
| 중심 파장 (EOL)▲ | lc | lc -100 | lc | lc+100 | 총리 |
| 광학 전달 출력 | Po | 0 | - | 5 | 데이터 베이스 관리 프로그램 |
| 인접 모드 억제율 | SMSR | 30 | - | - | dB |
| (무력하게 된) 광학 전달 출력 | ptx_disable | - | - | -40 | 데이터 베이스 관리 프로그램 |
| 소광비 | ER | 8.2 | - | dB | |
| 채널 스페이싱 | ∆f | - | 100 | - | 기가헤르츠 |
| 지터 발생 | TJP-P | - | - | 70 | mUI |
| 스펙트럼 폭 (-20dB) | Dl20 | - | 0.1 | 0.3 | 별거 안 해 |
| 아이 마스크 | SONET / SDH를 위한 벨 코어 GR-253-CORE와 ITU G.957과 이더넷과 파이버 채널을 위한 IEEE 802.3ae로 순응합니다 | ||||
송신기 상술 - 전기적입니다
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 |
| 공급 전압 | 프크트스 | 3.13 | 3.3 | 3.47 | Ｖ |
| PECL / CML 입력 | 프트스디프 | 500 | - | 1600 | mV |
| 입력 상승 /는 하락합니다 | TR / TF | - | - | 160 | 추신 |
| TX 결점 결점 | Vf | 2 | - | 프크크 | Ｖ |
| 정상적인 TX 결점 | 프킨 | V자형입니다 | - | Vee+0.5 | Ｖ |
| tx_disable(asserted) | VDH | 2 | - | 프크크 | Ｖ |
| (부정적인) tx_disable | VDL | V자형입니다 | - | Vee+0.8 | Ｖ |
APD 수신기 사양 - 광학적입니다
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 |
| 수신기 민감도(OC24) | Rsens-1 | - | -32 | -28 | 데이터 베이스 관리 프로그램 |
| 수신기 민감도(OSNR = 20dB) | Rsens-2 | - | - | -32 | 데이터 베이스 관리 프로그램 |
| 최대 입력 전원 | RX 과부담 | - | - | -7 | 데이터 베이스 관리 프로그램 |
| 입력 작동 파장 | λ | 1528 | - | 1564 | 별거 안 해 |
| 반사도 | 르르크스 | - | - | -27 | dB |
| 주장된 신호 손실 | -40 | - | - | 데이터 베이스 관리 프로그램 | |
| LOS는 디어서팅했습니다 | - | - | -33 | 데이터 베이스 관리 프로그램 | |
| LOS 이력현상 | 0.5 | - | - | dB |
APD 수신기 사양 - 전기적입니다
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 |
| 공급 전압 | 프크크스 | 3.13 | 3.3 | 3.47 | Ｖ |
| 차동 출력 변동 | 출력전압 P-P | 370 | - | 2000 | mV |
| 상승 / 강하 시간 | Tr / 트프 | - | - | 175 | 추신 |
| -주장한 신호 손실 | VOH | 2 | - | 프크크 | Ｖ |
| -부정한 신호 손실 | VOL | V자형입니다 | - | Vee+0.5 | Ｖ |
저속도 전기 신호 타이밍
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 |
| TX 드이사벨은 타임즈 지를 부정합니다 | t-ON | - | - | 20 | 부인 |
| TX 드이사벨은 타임즈 지를 주장합니다 | t-꺼짐 상태 | - | - | 20 | 부인 |
| 타임즈 지가 tx_fault의 리셋을 포함하여, 초기화합니다 | t_init | - | - | 300 | 부인 |
| 구동 시간 | t_startup | - | - | 90 | Ｓ |
| tx_fault/int는 타임즈 지를 주장합니다 | t_fault | - | - | 50 | 부인 |
| tx_disable이 재설정합니다 | t_reset | 10 | - | - | 부인 |
| LOS는 타임즈 지를 주장합니다 | t_los_on | - | - | 100 | 우리 |
| LOS는 타임즈 지를 부정합니다 | t_los_off | - | - | 100 | 우리 |
| 시리얼 id 클락 레이트 | f_serial_clock | - | - | 100 | 킬로 헤르츠 |
