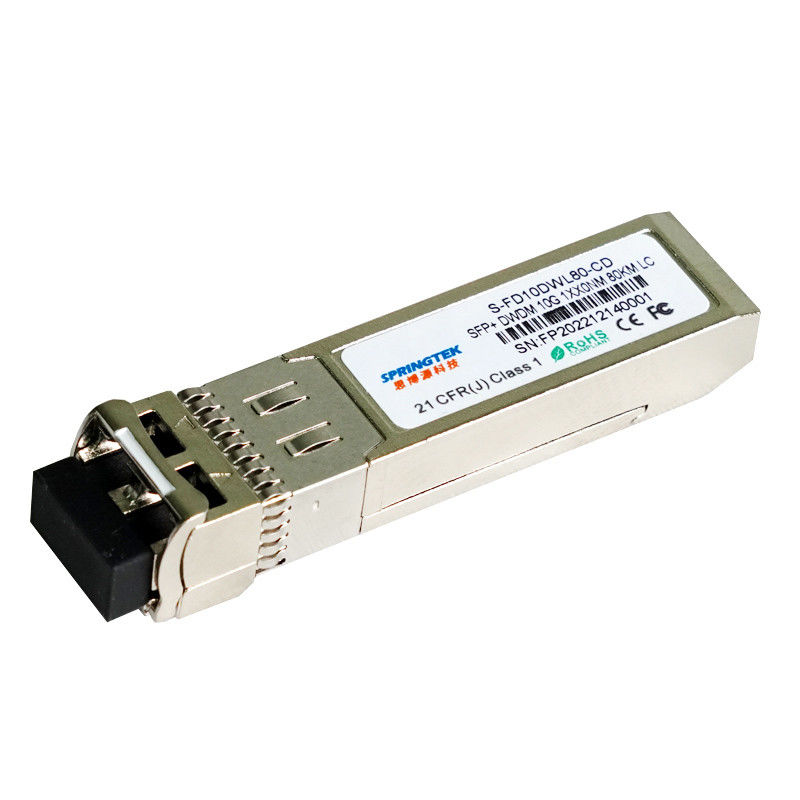

10Gbps DWDM 80 킬로미터 SFP+ 광 송수신기 모듈
명령 정보
| 부품번호 | 제품 설명 |
| S-FD10DWL80-CD-xx | SFP+, 10Gbps, DWDM,1528.77~1563.05nm, SM, DDM과 80 킬로미터, 0oC~+70oC |
기술
스프링텍 10G DWDM SFP+transceivers는 고성능이고 10Gbps와 80 킬로미터 전송거리의 자료 비율을 SMF로 지원하는 효과적 모듈의 비용이 들었습니다.
송수신기는 3가지 부문으로 구성됩니다 : 냉각된 EML 레이저 송신기, (통신 공업회) 트랜스-임피던스 전치증폭기로 통합된 APD 광다이오드와 MCU 제어 유닛. 모든 모듈은 등급 I 레이저 안전 요건을 충족시킵니다.
송수신기는 SFP 다중-자원 협정과 SFF-8472 디지털 진단 기능과 호환 가능합니다.
특징
핫 블러그 가능한 SFP+ 발자국
C 밴드 DWDM 냉각되 EML 레이저와 APD 광다이오드인 100GHz ITU, SMF 전송을 위한 최고 80까지 킬로미터
두 부분으로 된 LC 수용부로 SFP+ MSA와 SFF-8472로 순응합니다
한 개의 +3.3V 전원 공급기
실시간 디지털 진단 모니터링
운용 케이스 온도 :+70' Ｃ에 대한 0
순응한 (자유로와서 이르세요) 로에스
애플리케이션
10.3125Gbps에 있는 10GBASE-lr
9.953Gbps에 있는 10GBASE-lw
LTE 시스템
다른 광링크
절대 최대 정격
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 공급 전압 | 프크크 | -0.5 | - | 4.5 | Ｖ |
| 저장 온도 | Ts | -40 | - | +85 | 'Ｃ |
| 작동 습도 | - | 5 | - | 85 | % |
권고된 운영조건
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 경우 작동 온도 범위 | Tc | 0 | +70 | 'Ｃ | |
| 전원 전압 | 프크크 | 3.135 | 3.30 | 3.465 | Ｖ |
| 전력 공급 전류 | Icc | 600 | 마 | ||
| 자료 비율 | 8.0 | 10.3 | 10.7 | 그비피스 |
광학적이고 전기 특성
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 | |
| 송신기 | |||||||
| 중심 파장 | λc | 1528.77 | 1563.86 | 별거 안 해 | |||
| 괴기한 폭(-20dB) | Δλ | 1 | 별거 안 해 | ||||
| 사이드 모드 억압비 | SMSR | 30 | - | dB | |||
| 평균 출력 전력 | 입을 삐죽거리기 | 0 | +4.0 | 데이터 베이스 관리 프로그램 | 1 | ||
| 소광비 | ER | 8.2 | dB | ||||
| 자료 입력 스윙 차이 | VIN | 180 | 850 | mV | 2 | ||
| 입력 차분 임피던스 | 신 | 90 | 100 | 110 | Ω | ||
| TX는 무능하게 합니다 | 드이사벨 | 2.0 | 프크크 | Ｖ | |||
| 가능하게 하세요 | 0 | 0.8 | Ｖ | ||||
| TX는 실패합니다 | 결점 | 2.0 | 프크크 | Ｖ | |||
| 일반 | 0 | 0.8 | Ｖ | ||||
| 수신기 특성 | |||||||
| 중심 파장 | λc | 1450 | 1620 | 별거 안 해 | |||
| 수신기 감도 | -23 | 데이터 베이스 관리 프로그램 | 3 | ||||
| 수신기 과부담 | -7 | 데이터 베이스 관리 프로그램 | 3 | ||||
| LOS 인가 해제 | LOSD | -24 | 데이터 베이스 관리 프로그램 | ||||
| LOS는 주장합니다 | LOSA | -35 | 데이터 베이스 관리 프로그램 | ||||
| LOS 이력현상 | 0.5 | dB | |||||
| 자료 출력 스윙 차이 | 출력전압 | 300 | 900 | mV | 4 | ||
| LOS | 높은 것 | 2.0 | 프크크 | Ｖ | |||
| 로우 | 0.8 | Ｖ | |||||
| 기록 : | |||||||
|
1. 광학력은 SMF로 발진됩니다. 2. 내부로 ac-결합과 말단인 PECL 입력. 3. PRBS 231-1 시험 패턴 @10312Mbps, BER ≤1×10-12로 측정됩니다. 4. 내부로 ac-결합. |
|||||||
시간을 맞추고 전기적이기
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 |
| Tx 드이사벨은 타임즈 지를 부정합니다 | t_on | 2 | 부인 | ||
| Tx 드이사벨은 타임즈 지를 주장합니다 | t_off | 100 | 우리 | ||
| 타임즈 지가 Tx 결점의 리셋을 포함하여, 초기화합니다 | t_init | 300 | 부인 | ||
| Tx 결점은 타임즈 지를 주장합니다 | t_fault | 100 | 우리 | ||
| Tx는 재설정하기 위해 무능하게 합니다 | t_reset | 10 | 우리 | ||
| LOS는 타임즈 지를 주장합니다 | t_loss_on | 100 | 우리 | ||
| LOS 인가 해제 타임즈 지 | t_loss_off | 100 | 우리 | ||
| 시리얼 id 클락 레이트 | f_serial_clock | 100 | 400 | 킬로 헤르츠 | |
| mod_def (0시 2분) -높은 것 | VH | 2 | 프크크 | Ｖ | |
| mod_def (0시 2분) -로우 | VL | 0.8 | Ｖ |
진단
| 매개 변수 | 범위 | 유닛 | 정확도 | 보정 |
| 온도 | +70에 대한 0 | 'Ｃ | ±3' Ｃ | 내부의 |
| 전압 | 3.0 3.6에 | Ｖ | ±3% | 내부의 |
| 바이어스 전류 | 0 내지 100 | 마 | ±10% | 내부의 |
| 송신 전력 | +2에 대한 -5 | 데이터 베이스 관리 프로그램 | ±3dB | 내부의 |
| RX 전원 | -16 내지 -1 | 데이터 베이스 관리 프로그램 | ±3dB | 내부의 |
