원래 장소:
무한 중국
브랜드 이름:
Springtek
인증:
ISO9001 RoHS FCC CE
모델 번호:
Ｓ -FP1085L03 시디

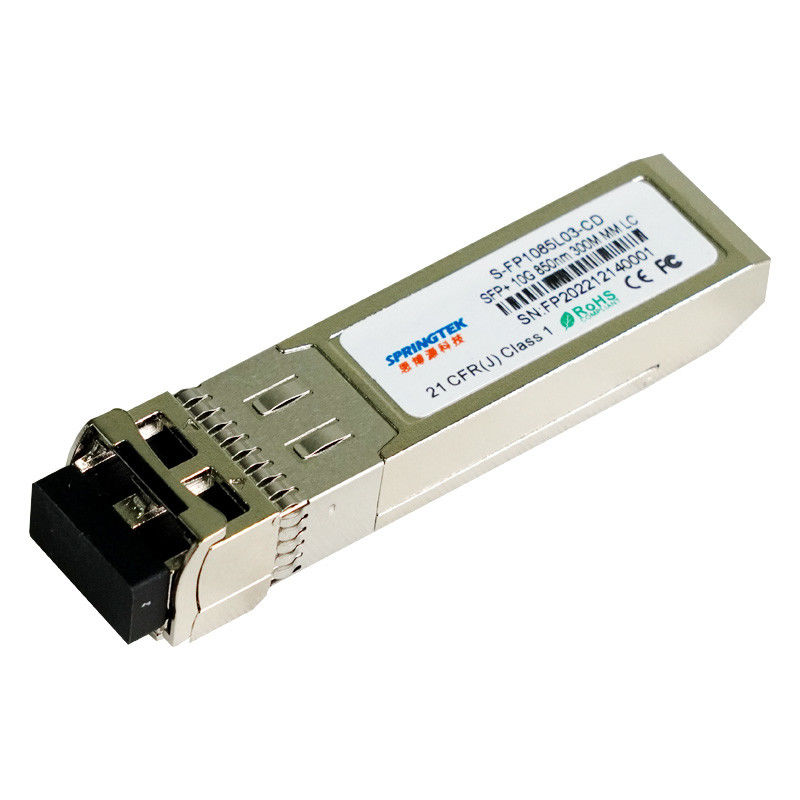

10G SFP+SR 광 전송부, LC 연결기, MMF 에 최고 300m까지 850nm
명령 정보
| 부품번호 | 제품 설명 |
| Ｓ -FP1085L03 시디 | SFP+, 10.3125Gbps, 850nm, SM, DDM과 300m, 0oC~+70oC |
| Ｓ -FP1085L03 ID | SFP+, 10.3125Gbps, 850nm, SM, DDM과 300m, -40oC~+85oC |
기술
스프링텍 850nm SFP+ 송수신기는 10G 이더넷을 위한 멀티 모드 광섬유 위에서 광 데이터를 전하고 받도록 설계됩니다.
모듈 전기 인터페이스는 SFI 전기 규격서에 순응합니다. 송신기 입력과 수신기 출력 임피던스는 100이지 오옴 차이입니다. 데이터 라인은 내부로 연결된 AC입니다. 모듈은 차별적 종결을 제공하고, 품질 신호 종결과 낮은 EMI 동안 차별적이고 공통이 모드 변환을 감소시킵니다.
특징
850nm VCSEL 레이저와 핀 포토 검출기
이중 통신 LC 수용부 광 인터페이스 컴플라이언
한 개의 +3.3V 전원 공급기
가온 -플러그가브들
CML 신호의 교류 결합
국제적 Class1 레이저 안전은 증명했습니다
작동 온도 범위 :
내부로 눈금매겨진 방식으로 이용 가능한 DDMI 기능
상용 : 0C~+70C
순응한 (자유로와서 이르세요) 로에스
애플리케이션
광섬유 채널
절대 최대 정격
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 전원 전압 | 프크크 | -0.5 | 4 | Ｖ | |
| 보존온도범위 | Ts | -40 | 85 | 'Ｃ | |
| 상대 습도 - 저장 | RHS | 0 | 95 | % | |
| 상대 습도 - 작동 | 로입자 | 0 | 85 | % |
권고된 운영조건
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 경우 작동 온도 범위 | Tc | 0 | - | 70 | 'Ｃ |
| -40 | - | 85 | |||
| 전원 전압 | 프크크 | 3.14 | 3.3 | 3.47 | Ｖ |
| 공급전류 | Icc | - | - | 300 | 마 |
| 자료 비율 | BR | - | 10.3125 | - | 그비피스 |
전기 특성
| 송신기 전기 특성 | |||||
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 차별적 입력 전압 스윙 | VIN | 180 | - | 700 | mV |
| Tx 차동 입력 절박 | 신 | - | 100 | - | Ω |
| 송신기 불 가능 전압 | VDIS | 2.0 | - | VCC+0.3 | Ｖ |
| 송신기 실행 전압 | VEN | -0.3 | - | 0.8 | Ｖ |
| TFAULT 로직 하이 | VTFH | 2.4 | - | VCC+0.3 | Ｖ |
| TFAULT 로직 로우 | VTFL | -0.3 | - | +0.4 | Ｖ |
| 수신기 전기 특성 | |||||
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 차별적 출력 전압 스윙 | 출력전압 | 300 | - | 850 | mV |
| Rx 차동 출력 절박 | ZOUT | - | 100 | - | Ω |
| LOS는 전압을 주장합니다 | VLOSA | 2.4 | - | VCC+0.3 | Ｖ |
| LOS 인가 해제 전압 | VLOSD | -0.3 | - | +0.4 | Ｖ |
광학적 특성
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | 기록 | ||
| 송신기 특성 | ||||||||
| 레이저 유형 | FP | |||||||
| 중심 파장대 | λ | 840 | 850 | 860 | 별거 안 해 | |||
| 스펙트럼 폭 RMS | Δλ | - | - | 0.45 | 별거 안 해 | |||
| 꺼짐 상태 송신기의 평균 발진 파워 | 포트 | - | - | -30 | 데이터 베이스 관리 프로그램 | |||
| 광학력에 착수하세요 | 입을 삐죽거리기 | -5 | - | -1 | 데이터 베이스 관리 프로그램 | 1 | ||
| 소광비 | ER | 3.5 | - | - | dB | |||
| 상대 강도 잡음 | 린 | - | - | -128 | dB/Hz | |||
| 광 궤환 손실 허용한도 | - | - | 12 | dB | ||||
| 송신기와 분산 페널티 | TDP | - | - | 3.9 | dB | |||
| 아이 다이어그램 | 필터링될 때 IEEE802.3ae 아이 마스크와 콤프리 | |||||||
| 수신기 특성 | ||||||||
| 수신기 유형 | 핀 | |||||||
| 중심 파장을 운영하기 | λ | 840 | - | 860 | 별거 안 해 | |||
| 수신기 감도 | Sen | - | - | -10 | 데이터 베이스 관리 프로그램 | 2 | ||
| 수신기 과부담 | PSAT | 0.5 | - | - | 데이터 베이스 관리 프로그램 | |||
| 수신기 반사도 | RFL | - | - | -12 | dB | |||
| LOS는 주장합니다 | LOSA | -30 | - | - | 데이터 베이스 관리 프로그램 | |||
| LOS 인가 해제 | LOSD | - | - | -17 | 데이터 베이스 관리 프로그램 | |||
| LOS 이력현상 | LOSH | 0.5 | 3 | 5 | dB | |||
| 기록 | ||||||||
|
||||||||
