원래 장소:
무한 중국
브랜드 이름:
Springtek
인증:
ISO9001 RoHS FCC CE
모델 번호:
Ｓ -FP1055L80 시디

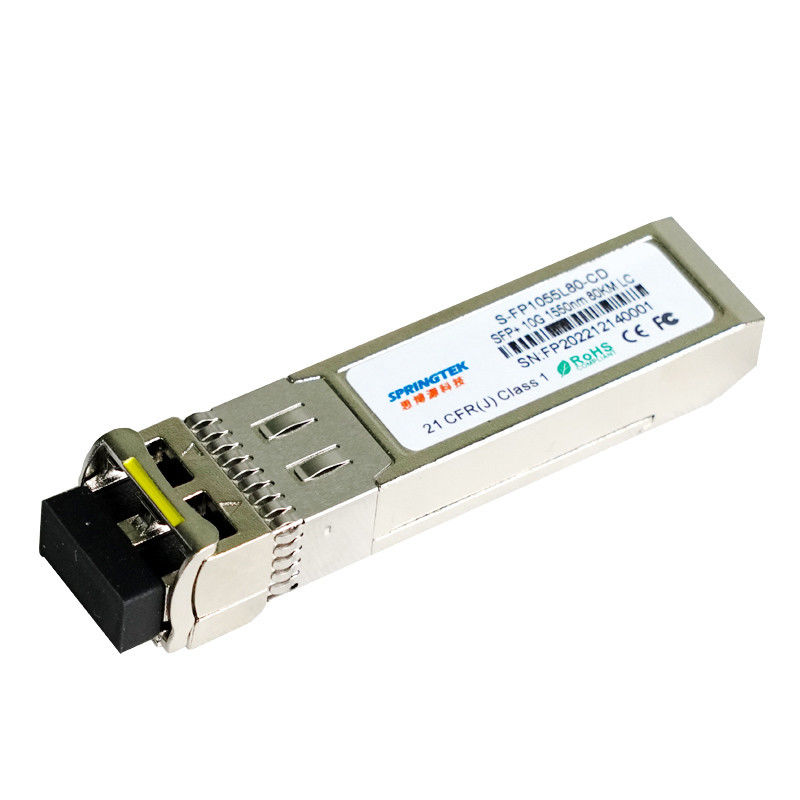

10Gbps 1550nm 80 킬로미터 SFP+ 광 송수신기 모듈
명령 정보
| 부품번호 | 제품 설명 |
| Ｓ -FP1055L80 시디 | SFP+, 10.3125Gbps, 1550nm, SM, DDM과 80 킬로미터, 0oC~+70oC |
기술
스프링텍 1550nm 냉각된 EML 10Gbps SFP+ 송수신기는 80 킬로미터까지 단일 모드 광섬유 위에서 10G 이더넷 링크에서 광 데이터를 전하고 받도록 설계됩니다.
스프링텍 1550nm 80 킬로미터 SFP+ 모듈 전기 인터페이스는 SFI 전기 규격서에 순응합니다. 송신기 입력과 수신기 출력 임피던스는 100이지 오옴 차이입니다. 데이터 라인은 내부로 연결된 AC입니다. 모듈은 차별적 종결을 제공하고, 품질 신호 종결과 낮은 EMI 동안 차별적이고 공통이 모드 변환을 감소시킵니다.
특징
LC 두 부분으로 되 광 인터페이스
1550nm 냉각된 EML 송신기, APD 수신기
최고 11.3G까지 비트율을 지원하세요
저 전력 소모<2w>
최고 80까지 킬로미터 SMF 길이
뛰어난 EMI 성능을 위한 모든 금속 주택
비용 효과적 SFP+ 해결책이 더 높은 포트 밀도와 더 큰 대역폭을 가능하게 합니다
작동 온도 :+70' Ｃ에 대한 0
순응한 (자유로와서 이르세요) 로에스
애플리케이션
8.5G/10G 광섬유 채널
10G SONET / SDH, OTU2/2e
절대 최대 정격
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 전원 전압 | 프크크 | -0.5 | 4 | Ｖ | |
| 보존온도범위 | Ts | -0 | 70 | 'Ｃ | |
| 상대 습도 - 저장 | RHS | 0 | 95 | % | |
| 상대 습도 - 작동 | 로입자 | 5 | 85 | % |
권고된 운영조건
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 경우 작동 온도 범위 | Tc | 0 | +70 | 'Ｃ | |
| 전원 전압 | 프크크 | 3.135 | 3.30 | 3.465 | Ｖ |
| 공급전류 | Icc | 450 | 마 | ||
| 자료 비율 | BR | - | 10.3125 | 11.3 | 그비피스 |
전기 특성
| 송신기 전기 특성 | |||||
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 차별적 입력 전압 스윙 | VIN | 180 | 850 | mV | |
| Tx 차동 입력 절박 | 신 | - | 100 | - | Ω |
| 송신기 불 가능 전압 | VDIS | 2.0 | - | VCC | Ｖ |
| 송신기 실행 전압 | VEN | 0 | - | 0.8 | Ｖ |
| TFAULT 로직 하이 | VTFH | 2.0 | - | VCC | Ｖ |
| TFAULT 로직 로우 | VTFL | 0 | - | 0.8 | Ｖ |
| 수신기 전기 특성 | |||||
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 차별적 출력 전압 스윙 | 출력전압 | 300 | - | 850 | mV |
| Rx 차동 출력 절박 | ZOUT | - | 100 | - | Ω |
| LOS는 실패합니다 | VLOS는 실패합니다 | Vcc-1.3 | 프크초스트 | Ｖ | |
| 정상적인 LOS | VLOS 기준 | V자형입니다 | Vee+0.8 | Ｖ | |
광학적 특성
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | 기록 |
| 송신기 특성 | ||||||
| 레이저 유형 | EML | |||||
| 중심 파장대 | λ | 1530 | 1550 | 1565 | 별거 안 해 | |
| 인접 모드 억제율 | SMSR | 30 | - | - | dB | |
| 광학력에 착수하세요 | 입을 삐죽거리기 | -1 | - | 4 | 데이터 베이스 관리 프로그램 | |
| 꺼짐 상태 송신기의 평균 발진 파워 | 포트 | - | - | -30 | 데이터 베이스 관리 프로그램 | |
| 소광비 | ER | 8.5 | - | - | dB | |
| 송신기와 분산 페널티 | TDP | - | - | 3 | dB | |
| 상대 강도 잡음 | 린 | - | - | -128 | dB/Hz | |
| 수신기 특성 | ||||||
| 수신기 유형 | APD | |||||
| 중심 파장을 운영하기 | λ | 1270 | - | 1610 | 별거 안 해 | |
| 수신기 감도 | Sen | - | - | -23 | 데이터 베이스 관리 프로그램 | 1 |
| 수신기 과부담 | PSAT | -7 | - | - | 데이터 베이스 관리 프로그램 | |
| 수신기 반사도 | RFL | - | - | -27 | dB | |
| LOS는 주장합니다 | LOSA | -37 | - | - | 데이터 베이스 관리 프로그램 | |
| LOS 인가 해제 | LOSD | - | - | -26 | 데이터 베이스 관리 프로그램 | |
| LOS 이력현상 | LOSH | 0.5 | 3 | dB | ||
| 기록 | ||||||
| 1. 231-1 PRBS@10.3125Gbps,BER-12 가장 나쁜 ER<10>로 브티브로 측정됩니다 | ||||||
