원래 장소:
무한 중국
브랜드 이름:
Springtek
인증:
ISO9001 RoHS FCC CE
모델 번호:
S-QS40C4L20-CD

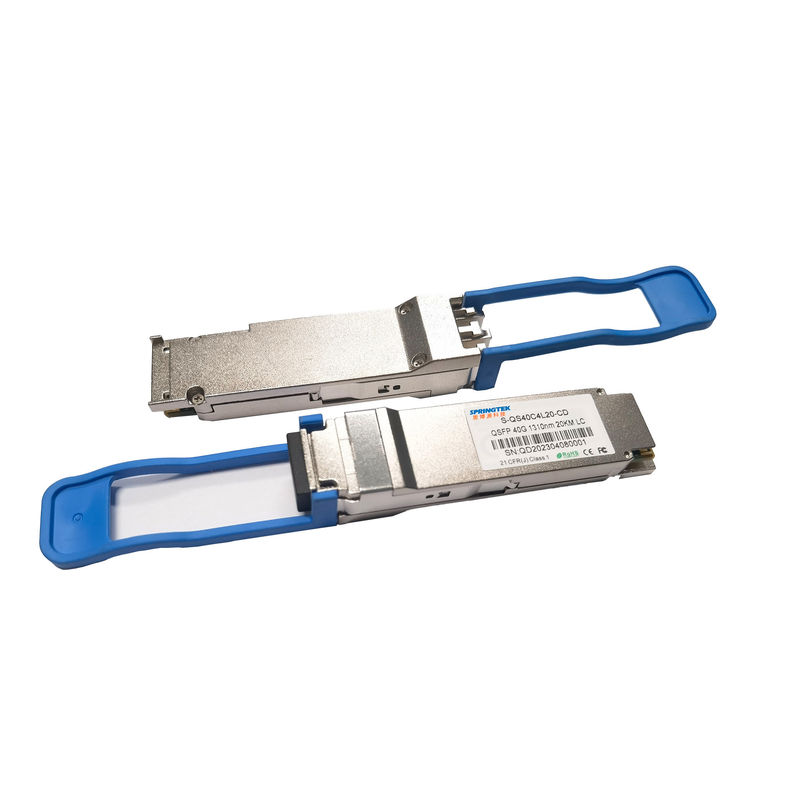

적합한 시스코 40Gbps QSFP+ 1310nm 20KM LC 광 송수신기 모듈
명령 정보
| 부품번호 | 제품 설명 |
| S-QS40C4L20-CD | QSFP+, 40Gbps,1310nm, SM, DDM과 LC,20km, 0oC ~ +70oC |
기술
스프링텍 40G-LR4 QSFP+ 송수신기는 SMF 최고 20까지 킬로미터 위에서 40G 이더넷 링크를 위한 요구조건을 충족시키도록 설계됩니다. 그것은 IEEE 802.3 양의 울음 소리 40GBase-LR4인 QSFP+ MSA로 순응합니다. 그것은 비용 효율적이고, 한 개의 3.3V 전원 공급기와 저 전력 소모입니다. 그것은 뛰어난 EMI 성능을 위해 모든 금속과 소형 사이즈 주택으로 제조됩니다.
특징
레인마다 10.3125Gb/s까지 비트율을 지원합니다
이중 통신 LC 인터페이스
언쿨레드 4x10Gbps CWDM 송신기, 핀 어레이 검출기
저 전력 소모 <3>
단일모드 섬유 (SMF) 위의 20 킬로미터의 최대 링크 길이
뛰어난 EMI 성능을 위한 모든 금속 주택
IIC 관리 인터페이스
한 개의 +3.3V 전원 공급기
운용 케이스 온도 :0 내지 70 'Ｃ
순응한 (자유로와서 이르세요) 로에스
애플리케이션
고속도 접근
절대 최대 정격
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 전원 전압 | 프크크 | -0.5 | 4 | Ｖ | |
| 보존온도범위 | Ts | -40 | 85 | 'Ｃ | |
| 상대 습도 - 저장 | RHS | 0 | 95 | % | |
| 상대 습도 - 작동 | 로입자 | 0 | 85 | % |
권고된 운영조건
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 경우 작동 온도 범위 | Tc | 0 | - | 70 | 'Ｃ |
| 전원 전압 | 프크크 | 3.14 | 3.3 | 3.47 | Ｖ |
| 총전력 소모 | Ｐ | - | - | 3.5 | Ｗ |
| 레인 당 자료 비율 | BR | - | 10.3125 | - | 그비피스 |
전기 특성
| 송신기 전기 특성 | ||||||
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | 기록 |
| 차별적 입력 전압 스윙 | VIN | 180 | - | 1200 | mV | |
| Tx 차동 입력 절박 | 신 | - | 100 | - | Ω | |
| 차별적 입력 복귀 손실 | IEEE P802.3ba 86A.4.1.1마다 | dB | 10MHz 내지 11.1GHz | |||
| 공통모드 입력 반사 특성에 차별적입니다 | 10 | - | - | dB | 10MHz 내지 11.1GHz | |
| J2 지터 허용치 | J2T | 0.17 | - | - | UI | IEEE P802.3ba 86A.4.1마다 |
| J9 지터 허용치 | J9T | 0.29 | - | - | UI | |
| 수신기 전기 특성 | ||||||
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | |
| 차별적 출력 전압 스윙 | 출력전압 | 300 | - | 1200 | mV | |
| Rx 차동 출력 절박 | ZOUT | - | 100 | - | Ω | |
| 차별적 출력 반사 손실 | IEEE P802.3ba 86A.4.2.1마다 | dB | 10MHz 내지 11.1GHz | |||
| 커먼 모드 출력 반사 손실 | IEEE P802.3ba 86A.4.2.2마다 | dB | 10MHz 내지 11.1GHz | |||
| 80%로의 출력 천이 time,20% | 28 | - | - | 추신 | IEEE P802.3ba 86A.4.2마다 | |
| J2 지터 출력 | J2O | - | - | 0.42 | UI | |
| J9 지터 출력 | J9O | - | - | 0.65 | UI | |
광학적 특성
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | 기록 | |
| 송신기 특성 | |||||||
| 레이저 유형 | CWDM DFB | ||||||
| 레인 당 자료 비율 | - | - | 10.3125 | - | Gb / Ｓ | ||
|
레인 중심 파장
|
λ0 | 1264.5 | 1277.5 | 별거 안 해 | |||
| λ1 | 1284.5 | 1297.5 | |||||
| λ2 | 1304.5 | 1317.5 | |||||
| λ3 | 1324.5 | 1337.5 | |||||
| 사이드 모드 억압비 | SMSR | 30 | - | - | dB | ||
| 전체 평균 발진 파워 | PT | - | - | 8.3 | 데이터 베이스 관리 프로그램 | ||
| 평균 발진 파워, 각각 레인 | 입을 삐죽거리기 | -4.5 | - | 2.3 | 데이터 베이스 관리 프로그램 | ||
| 광변조 크기, 각각 레인 | OMA | -4 | - | 3.5 | 데이터 베이스 관리 프로그램 | ||
| 어떠한 2 레인 (OMA) 사이의 발진 파워의 차이 | - | - | 6.5 | dB | |||
| 각각 레인, OMA를 뺀 TDP에서 전원에 착수합니다 | -4.8 | - | - | 데이터 베이스 관리 프로그램 | |||
| 소광비 | ER | 3.5 | - | - | dB | ||
| 송신기 분산 페널티 | TDP | - | - | 2.6 | dB | ||
| 꺼짐 상태 송신기, 각각 레인의 평균 발진 파워 | 포트 | - | - | -30 | 데이터 베이스 관리 프로그램 | ||
| 상대 강도 잡음 | 린 | - | - | -128 | dB/Hz | ||
| 광 궤환 손실 허용한도 | - | - | 20 | dB | |||
| 송신기 반사도 | - | - | -12 | dB | |||
| 송신기 아이 마스크 정의 | IEEE802.3ba에 순응합니다 | ||||||
| 수신기 특성 | |||||||
| 수신기 유형 | 핀 | ||||||
| 레인 당 자료 비율 | - | 10.3125 | - | Gb / Ｓ | |||
| 레인 중심 파장 | λ0 | 1264.5 | 1277.5 | 별거 안 해 | |||
| λ1 | 1284.5 | 1297.5 | |||||
| λ2 | 1304.5 | 1317.5 | |||||
| λ3 | 1324.5 | 1337.5 | |||||
| 평균은 전원, 각각 레인을 받습니다 | PIN1 | -13.7 | - | 2.3 | 데이터 베이스 관리 프로그램 | ||
| 손상 문턱치 | DT | 3.3 | - | - | 데이터 베이스 관리 프로그램 | ||
| 수신기 전력 (OMA), 각각 레인 (최대) | - | - | 3.5 | 데이터 베이스 관리 프로그램 | |||
| 차이는 안에 어떠한 2 레인(OMA)(최대) 사이의 전원을 받습니다 | - | - | 7.5 | dB | |||
| 수신기 감도 (OMA), 각각 레인 (최대) | Sen1 | - | - | -11.5 | 데이터 베이스 관리 프로그램 | 1 | |
| 각각 레인 (최대인) 응력을 가진 수신기 감도 (OMA) | Sen1 | - | - | -9.6 | 데이터 베이스 관리 프로그램 | ||
| 수신기 3dB 전기적 최고 차단 주파수, 각각 레인 | - | - | 12.3 | 기가헤르츠 | |||
| 수신기 반사도 | RFL | - | - | -26 | dB | ||
| LOS는 주장합니다 | LOSA | -30 | - | - | 데이터 베이스 관리 프로그램 | ||
| LOS 인가 해제 | LOSD | - | - | -15 | 데이터 베이스 관리 프로그램 | ||
| LOS 이력현상 | LOSH | 0.5 | 3 | 5 | dB | ||
| 기록 | |||||||
| 1. PRBS31@10.3125Gbps로 측정되는 BER=1E-12 | |||||||
