원래 장소:
무한 중국
브랜드 이름:
Springtek
인증:
ISO9001 RoHS FCC CE
모델 번호:
S-QP1AC4L2K-CD

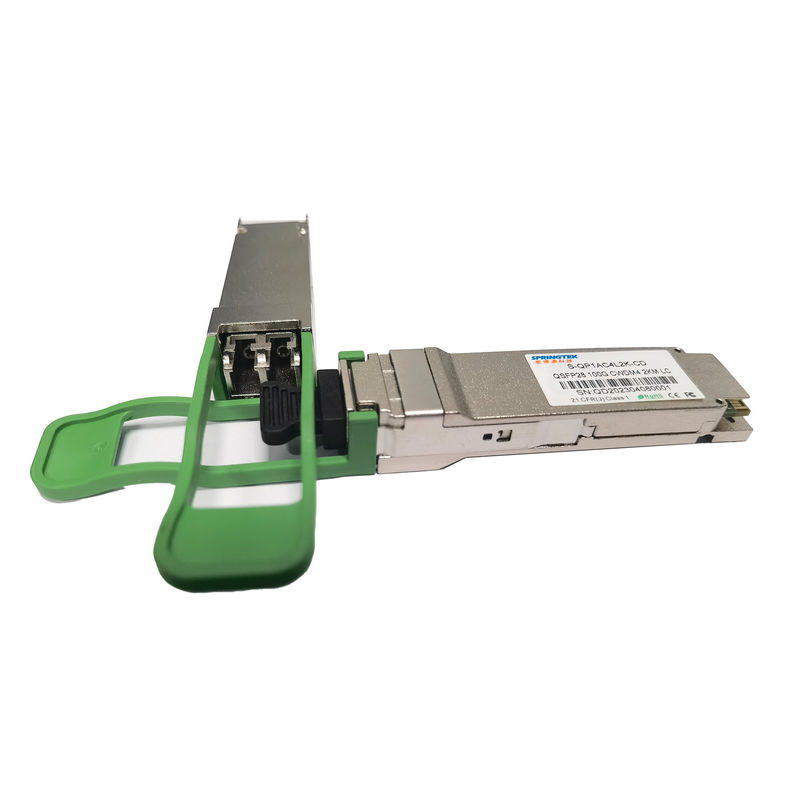

QSFP28 적합한 시스코 100Gbps CWDM4 2Km LC 광 송수신기 모듈
명령 정보
|
부품번호 |
제품 설명 |
|
S-QP1AC4L2K-CD |
QSFP28, DDM과 100Gbps, 1271년 -1331nm, SM, LC,2km, 0oC~+70oC, |
기술
스프링텍 100Gbps CWDM4 QSFP28 송수신기는 SMF 최고 2까지 킬로미터 위에서 100G 데이터 링크를 위한 요구조건을 충족시키도록 설계됩니다. 그것은 QSFP28 MSA, 100G CLR4, CWDM4 MSA와 IEEE 802.3bm으로 순응합니다. 그것은 비용 효율적이고, 한 개의 3.3V 전원 공급기와 저 전력 소모입니다. 모듈은 4 독립적 CWDM 광학 레인, 2 킬로미터 SMF 위에서 25.78125Gb/s를 전할 수 있는 각각 레인의 다중송신하는 것에 의한 종합 비트 레이트 최고 103.1Gbps를 가지고 있습니다. 그것은 뛰어난 EMI 성능을 위해 모든 금속과 소형 사이즈 주택으로 제조됩니다.
특징
한 개의 +3.3V 전원 공급기
작동 온도 :+70' Ｃ에 대한 0
순응한 (자유로와서 이르세요) 로에스
애플리케이션
절대 최대 정격
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 전원 전압 | 프크크 | -0.5 | 4 | Ｖ | |
| 보존온도범위 | Ts | -40 | 85 | 'Ｃ | |
| 상대 습도 - 저장 | RHS | 0 | 95 | % | |
| 상대 습도 - 작동 | 로입자 | 0 | 85 | % |
권고된 운영조건
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 경우 작동 온도 범위 | Tc | 0 | - | 70 | 'Ｃ |
| 전원 전압 | 프크크 | 3.14 | 3.3 | 3.47 | Ｖ |
| 총전력 소모 | Ｐ | - | - | 3.5 | Ｗ |
| 자료 비율 | BR | - | 25.78125 | - | 그비피스 |
전기 특성
| 송신기 전기 특성 | |||||||
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | ||
| 차별적 입력 전압 스윙 | VIN | 180 | - | 900 | mV | ||
| Tx 차동 입력 절박 | 신 | - | 100 | - | Ω | ||
| 차별적 종결 불일치 | - | - | 10 | % | |||
| 차별적 입력 복귀 손실 | 100G CLR4 MSA마다 | dB | |||||
| 커먼 모드 입력 복귀 손실 | 100G CLR4 MSA마다 | dB | |||||
| 수신기 전기 특성 | |||||||
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | ||
| 차별적 출력 전압 스윙 | 출력전압 | 300 | - | 1200 | mV | ||
| Rx 차동 출력 절박 | ZOUT | - | 100 | - | Ω | ||
| 차별적 종결 불일치 | - | - | 10 | % | |||
| 차별적 출력 반사 손실 | 100G CLR4 MSA마다 | dB | |||||
| 커먼 모드 출력 반사 손실 | 100G CLR4 MSA마다 | dB | |||||
광학적 특성
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | 기록 | |
| 송신기 특성 | |||||||
| 레인 당 신호 전송률 | 25.78125 | 그브드 | 1 | ||||
| 레인 센터 사고 방식(범위) | λ | 1264.5 | 1271 | 1277.5 | 별거 안 해 | ||
| 1284.5 | 1291 | 1297.5 | |||||
| 1304.5 | 1311 | 1317.5 | |||||
| 1324.5 | 1331 | 1337.5 | |||||
| 전체 평균 발진 파워 | 입을 삐죽거리기 | 10.5 | 데이터 베이스 관리 프로그램 | ||||
| 레인 당 평균 발진 파워 | 트스피스 | -6.5 | 2.5 | 데이터 베이스 관리 프로그램 | |||
| 소광비 | ER | 3.5 | dB | ||||
| 사이드 모드 억제비 | SMSR | 30 | dB | ||||
| 상대 강도 잡음 | 린 | -130 | dB/Hz | ||||
| 송신기 반사도 | -12 | dB |
|
||||
|
송신기 아이 마스크 정의 {X1, X2, X3, Y1, Y2, Y3} |
{0.31, 0.4, 0.45, 0.34, 0.38, 0.4} | 1 | |||||
| 수신기 특성 | |||||||
| 레인 당 신호 전송률 | 25.78125 | 그브드 | 3 | ||||
| 레인 센터 사고 방식(범위) | λ | 1264.5 | 1271 | 1277.5 | 별거 안 해 | ||
| 1284.5 | 1291 | 1297.5 | |||||
| 1304.5 | 1311 | 1317.5 | |||||
| 1324.5 | 1331 | 1337.5 | |||||
| 레인마다 포화 (OMA)를 받으세요 | Rmax | 2.5 | |||||
|
강조하지 않은 수신기 감도 레인 당 (OMA) |
르크스센스 | -10 | 데이터 베이스 관리 프로그램 | 1,2,3 | |||
| 수신기 반사도 | -26 | dB | |||||
| LOS | 광학 인가 해제 | Pd | -11.6 | 데이터 베이스 관리 프로그램 | |||
| 광학적이 주장합니다 | Pa | -24 | -13.6 | ||||
| LOS 이력현상 | 0.5 | dB | |||||
| 기록 | |||||||
|
|||||||
