원래 장소:
무한 중국
브랜드 이름:
Springtek
인증:
ISO9001 RoHS FCC CE
모델 번호:
S-XP1031L2K-CD

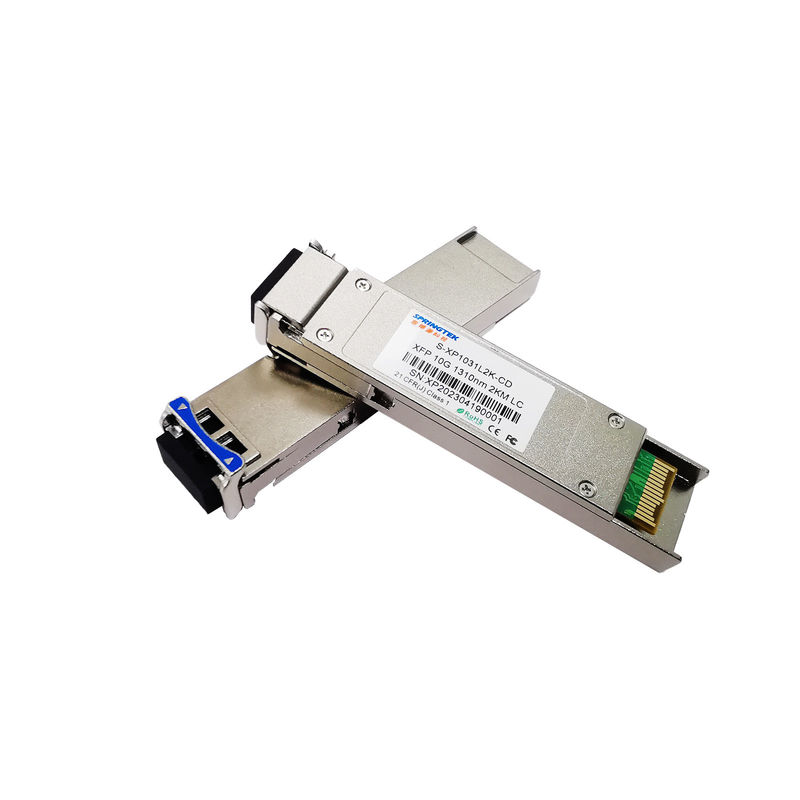

LC 10G XFP 1310nm 2km DDM 중립 / 호환성 SMF 광 수신기 모듈
주문 정보
| 부문 번호 | 제품 설명 |
| S-XP1031L2K-CD | XFP, 10Gbps, 1310nm, SMF, 2km, LC, 0oC~+70oC, DDM |
설명
스프링텍 XFP 모듈은 10G 소형 인자 플러거블 (XFP) 멀티 소스 계약 (MSA) 에 적합하며, 9.953 ~ 11.1Gbps의 데이터 속도를 지원하며 SMF에서 2km까지의 전송 거리를 지원합니다.
트랜스시버 모듈은 1310nm FP 레이저와 함께 송신기와 PIN 광다이오드를 가진 수신기를 포함한다.송신기와 수신기는 넓은 온도 범위 내에서 분리되어 있으며 최적의 열 분산과 우수한 전자기 보호 기능을 제공하여 10 GbE 시스템에 높은 포트 밀도를 가능하게합니다..
특징
신청서
절대 최대 등급
| 매개 변수 | 기호 | 분 | 유형 | 맥스 | 단위 |
| 전원 공급 전압 | Vcc | -0.5 | 4.5 | V | |
| 저장 온도 범위 | 츠 | -40 | +85 | °C | |
| 상대 습도 - 작동 | RH오 | 5 | 85 | % |
최대 등급을 초과하는 모든 스트레스는 영구적 인 손상을 초래할 수 있습니다. 장치 사양은 권장되는 작동 조건에서만 보장됩니다.
권장 운영 조건
| 매개 변수 | 기호 | 분 | 유형 | 맥스 | 단위 |
| 케이스 작동 온도 범위 | Tc | 0 | +70 | °C | |
| 전원 공급 전압 | Vcc | 3.135 | 3.30 | 3.465 | V |
| 공급 전류 | 난cc | 500 | mA | ||
| 데이터 비율 | BR | 9.953 | 11.1 | Gbit/s |
광학 및 전기적 특성
| 송신기의 전기적 특성 | |||||||
| 매개 변수 | 기호 | 분 | 전형적 | 맥스 | 단위 | 참고문서 | |
| 중앙 파장 | λc | 1270 | 1310 | 1350 | nm | ||
| 스펙트럼 너비 ((-20dB) | Δλ | 3 | nm | ||||
| 사이드 모드 억제 비율 | SMSR | 30 | dB | ||||
| 평균 출력 전력 | P밖으로 | - 6개5 | +0.5 | dBm | 1 | ||
| 멸종 비율 | 응급실 | 3.5 | dB | ||||
| 데이터 입력 스윙 미분 | VIN | 180 | 950 | mV | 2 | ||
| 입력 차차 저항 | ZIN | 90 | 100 | 110 | 오 | ||
| TX 비활성화 | 비활성화 | 2.0 | Vcc | V | |||
| 활성화 | 0 | 0.8 | V | ||||
| 수신기의 전기적 특성 | |||||||
| 매개 변수 | 기호 | 분 | 유형 | 맥스 | 단위 | 참고문서 | |
| 중앙 파장 | λc | 1260 | 1600 | nm | |||
| 수신기 감수성 | -14.5 | dBm | 3 | ||||
| 수신기 과부하 | 0.5 | dBm | 3 | ||||
| 부채가 적립된 경우 | 로스D | - 15번5 | dBm | ||||
| LOS 주장 | 로스A | -26 | dBm | ||||
| LOS 히스테레스 | 0.5 | 4 | dB | ||||
| 데이터 출력 스윙 미분 | V밖으로 | 400 | 600 | 800 | mV | 2 | |
| 로스 | 높은 | 2.0 | Vcc | V | |||
| 낮은 | 0.8 | V | |||||
| 참고문서 | |||||||
|
1광전력은 SMF로 전달됩니다. 2내부적으로 AC 결합. 3PRBS 2로 측정31-1 테스트 패턴 @9953Mbps, BER ≤1×10-12. |
|||||||
