원래 장소:
무한 중국
브랜드 이름:
Springtek
인증:
ISO9001 RoHS FCC CE
모델 번호:
Ｓ -XP1085L03 시디

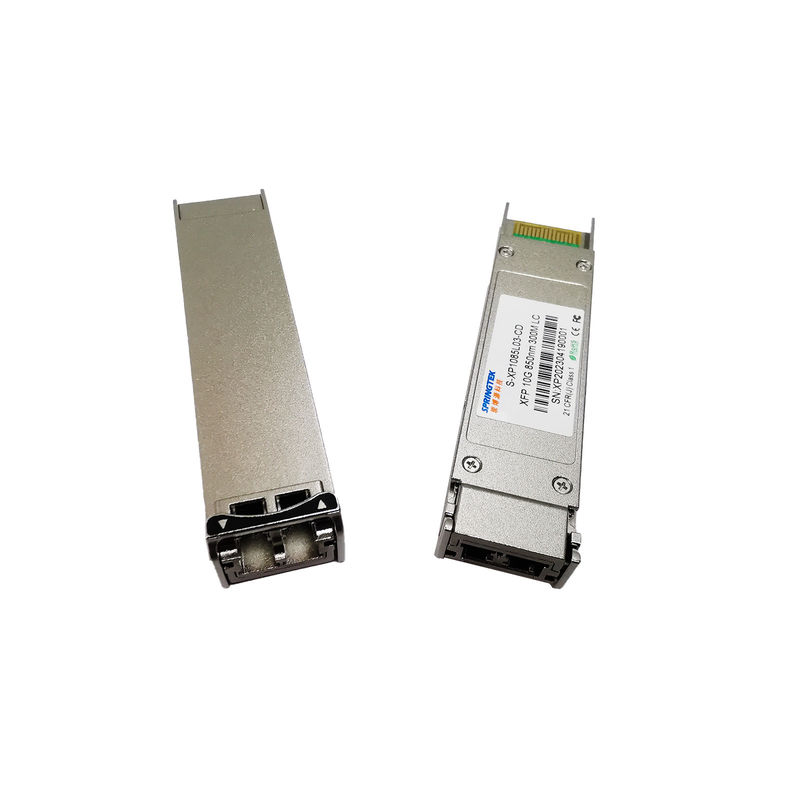

10G SR XFP 엔테라시스 LC SR 광 전송부 10G XFP 모듈 850nm
명령 정보
| 부품번호 | 제품 설명 |
| Ｓ -XP1085L03 시디 | DDM과 XFP, 10Gbps, 850nm, MM,300m, 0oC~+70oC |
기술
9.953~11.1Gbps의 데이타율과 OM3 MMF와 전송거리 최고 300m을 지원하면서, 스프링텍 XFP 모듈은 10G 작은 형태인자 끼워 넣을 수 있는 (XFP) 다중-자원 협정 (MSA)로 순응합니다.
송수신기 모듈은 850nm VCSEL 레이저와 송신기와 PIN 포토다이오드와 수신기를 포함합니다. 송신기와 수신기는 넓은 온도 영역 이내에 분리되고, 10이지 그베 시스템을 위한 높은 포트 밀도를 가능하게 하여 그러므로 최적 방열과 우수한 자기 차폐를 제공합니다.
특징
애플리케이션
절대 최대 정격
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 전원 전압 | 프크크 | -0.5 | 4.5 | Ｖ | |
| 보존온도범위 | Ts | -40 | +85 | 'Ｃ | |
| 상대 습도 - 작동 | 로입자 | 5 | 85 | % |
최대 정격을 넘어 어떠한 스트레스도 영구적인 손상의 결과가 될 수 있습니다. 장비 명세는 단지 권고된 운영조건 하에 보증됩니다.
권고된 운영조건
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 경우 작동 온도 범위 | Tc | 0 | +70 | 'Ｃ | |
| 전원 전압 | 프크크 | 3.135 | 3.30 | 3.465 | Ｖ |
| 공급전류 | Icc | 500 | 마 | ||
| 자료 비율 | BR | 9.953 | 11.1 | 그비피스 |
광학적이고 전기 특성
| 송신기 전기 특성 | |||||||
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 | |
| 중심 파장 | λc | 840 | 850 | 860 | 별거 안 해 | ||
| 괴기한 폭(RMS) | Δλ | 0.45 | 별거 안 해 | ||||
| 사이드 모드 억압비 | SMSR | - | - | - | dB | ||
| 평균 출력 전력 | 입을 삐죽거리기 | -6.5 | -0.5 | 데이터 베이스 관리 프로그램 | 1 | ||
| 소광비 | ER | 3.0 | dB | ||||
| 자료 입력 스윙 차이 | VIN | 180 | 950 | mV | 2 | ||
| 입력 차분 임피던스 | 신 | 90 | 100 | 110 | Ω | ||
| TX는 무능하게 합니다 | 드이사벨 | 2.0 | 프크크 | Ｖ | |||
| 가능하게 하세요 | 0 | 0.8 | Ｖ | ||||
| 수신기 전기 특성 | |||||||
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | 기록 | |
| 중심 파장 | λc | 840 | 860 | 별거 안 해 | |||
| 수신기 감도 | -10.5 | 데이터 베이스 관리 프로그램 | 3 | ||||
| 수신기 과부담 | 0.5 | 데이터 베이스 관리 프로그램 | 3 | ||||
| LOS 인가 해제 | LOSD | -12 | 데이터 베이스 관리 프로그램 | ||||
| LOS는 주장합니다 | LOSA | -26 | 데이터 베이스 관리 프로그램 | ||||
| LOS 이력현상 | 0.5 | 4 | dB | ||||
| 자료 출력 스윙 차이 | 출력전압 | 400 | 600 | 800 | mV | 2 | |
| LOS | 높은 것 | 2.0 | 프크크 | Ｖ | |||
| 로우 | 0.8 | Ｖ | |||||
| 기록 | |||||||
|
1. 광학력은 MMF로 발진됩니다. 2. 내부로 ac-결합. 3. PRBS 231-1 시험 패턴 @9953Mbps, BER ≤1×10-12로 측정됩니다. |
|||||||
