원래 장소:
무한 중국
브랜드 이름:
Springtek
인증:
ISO9001 RoHS FCC CE
모델 번호:
Ｓ -Q52AP002 Ｃ

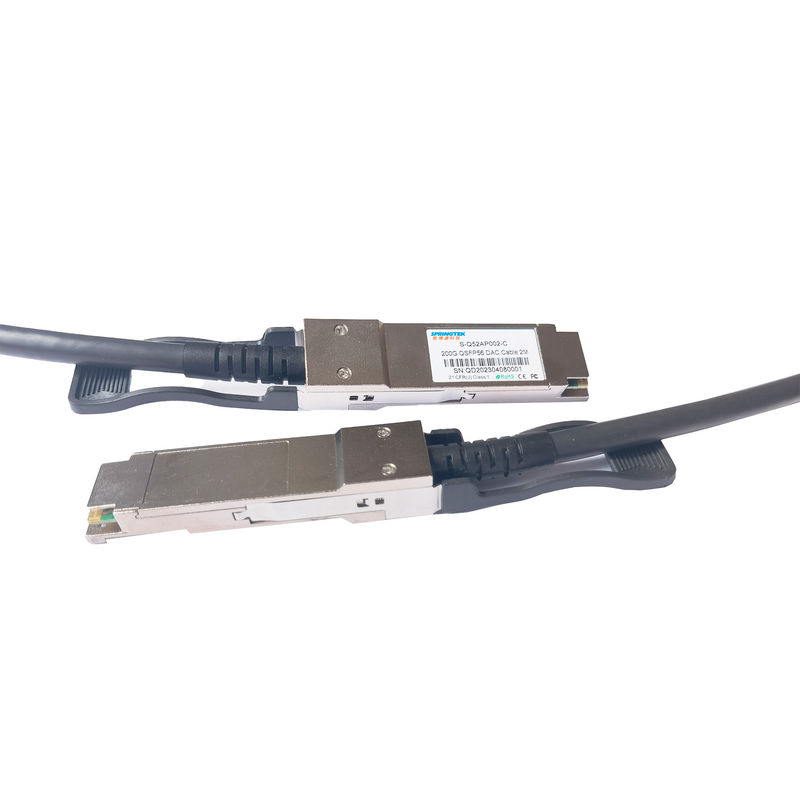

QSFP56 DAC 케이블 2M에 대한 200G QSFP56
명령 정보
| 부품번호 | 제품 설명 | 섬유 Spec. |
|
Ｓ -Q52AP002 Ｃ |
200G QSFP56 DAC 케이블 2M |
0~70C |
기술
스프링텍 200G QSFP5 부동태 동 케이블 조립체 특징 8 차별적 구리는 채널마다 56Gbps(PAM4)의 최고 속도인 4 데이터 전송 채널을 제공하면서, 쌍이 되고, 200G 이더넷과 인피니밴드 요구를 만납니다. 광범위한 것 이용할 수 있는 26AWG 에서 30AWG 이 200G 구리 케이블 조립체 특징으로부터의 배선 게이지의 저삽입 손실과 저누화를 울렸습니다.
스프링텍 200G QSFP56은 비율을 두배로 하는 전송을 위한 PAM4 신호를 사용합니다. 그러나, 더 많은 케이블 삽입 손실에 대한 엄중한 조건이 있습니다. 데이타 센터에 적용하기 위해 설계되는 세부 요건을 위해, 현존하는 QSFP 항구로 그것을 뒤로 적합하게 하면서, 고속도, 믿을 만한 케이블 조립, 이 다음 생성 제품을 요구하는 네트워킹과 전자 통신 시장은 똑같은 상대 인터페이스를 QSFP+ 폼 팩터와 공유합니다.
특징
애플리케이션
권고된 운영조건
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 |
| 저장 대기 온도 | -40 | +85 | 'Ｃ | ||
| 운용 케이스 온도 | Tc | 0 | +70 | 'Ｃ | |
| 전원 전압 | VCC3 | 3.14 | 3.3 | 3.47 | Ｖ |
| 상대 습도 (비 응축성) | RS | 35 | 60 | % | |
| LVTTL 입력 위의 전압 | 빌프트틀 | -0.3 | VCC3 +0.2 | Ｖ | |
| 전력 공급 전류 | ICC3 | 15 | 마 | ||
| 총전력 소모 | Pd | 0.05 | Ｗ | ||
|
기록 : 1.스트레스 또는 조건은 위에서 말한 범위를 초과하고 장치에 대한 영구적인 손상을 일으킬 수 있습니다. 2.이것은 단지 스트레스 비율이고 이 상술 중에 작동 섹션에 수록된 그것들 위의 이러한 또는 다른 어떤 조건에 있는 장치의 기능의 운용이 적용되지 않습니다. 3.연장된 기간 동안 절대 최대 정격 상태에 대한 노출은 장치 신뢰도에 영향을 미칠 수 있습니다. |
|||||
높은 속도 특성
| 매개 변수 | 기호 | 민 | 전형적 알라바마 | 맥스 | 유닛 | 기록 |
| 차별적 임피던스 | 린, P-P | 90 | 110 | Ώ | ||
| 삽입 손실 | SDD21 | -16.06 | dB | 13.28 기가헤르츠에 | ||
|
차등 수익률 손실 |
SDD11 | 1를 보세요 | dB | 0.05 내지 4.1 기가헤르츠에 | ||
| SDD22 | 2를 보세요 | dB | 4.1 내지 19 기가헤르츠에 | |||
| 공통 모드 출력 반사 손실에 대한 공통 모드 | SCC11 |
|
-2 |
dB |
0.2 내지 19 기가헤르츠에 |
|
| SCC22 | ||||||
|
공통 모드 반사 특성에 차별적입니다 |
SCD11 | 3를 보세요 |
dB |
0.01 내지 12.89 기가헤르츠에 | ||
| SCD22 | 4를 보세요 | 12.89 내지 19 기가헤르츠에 | ||||
|
차별적이고 공통이 모드 변환손 |
SCD21 |
-10 |
dB |
0.01 내지 12.89 기가헤르츠에 | ||
| 5를 보세요 | 12.89 내지 15.7 기가헤르츠에 | |||||
| -6.3 | 15.7 내지 19 기가헤르츠에 |
