원래 장소:
무한 중국
브랜드 이름:
Springtek
인증:
ISO9001 RoHS FCC CE
모델 번호:
Ｓ -FP10P001 Ｃ

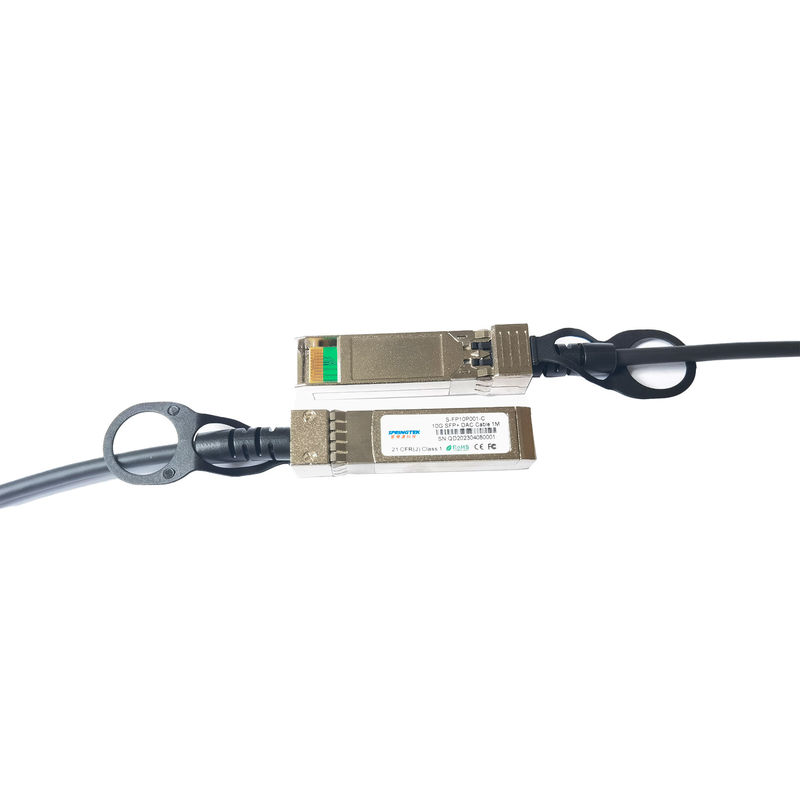

DAC 케이블 1M 수동적 10G SFP+ 30AWG 직접적 부착된 케이블
명령 정보
| 부품번호 | 제품 설명 | 섬유 Spec. |
| Ｓ -FP10P001 Ｃ | 10G SFP+ DAC 케이블 1M | 0~70C |
기술
스프링텍 10Gbps SFP+ 수동적 케이블 조립은 10GEthernet과 10G 광섬유 채널 적용을 위해 고성능, 비용 효과적 I/Osolutions 입니다. SFP+ 구리 모듈은 하드웨어가 매우 낮은 캐스트와 감소된 전력 예산에 높은 포트 밀도, 환경설정 가능성과 활용을 마누패픽처스토어치브 허락합니다. 고속 케이블 스엠브리는 성능과 신뢰성을 위해 기가비트 이더넷과 광섬유 채널 인듀스트리스탠더드 요건을 만나고 초과합니다.
특징
애플리케이션
권고된 운영조건
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 |
| 저장 대기 온도 | Ts | -40 | +85 | 'Ｃ | |
| 운용 케이스 온도 | Tc | 0 | +70 | 'Ｃ | |
| 상대적 습도(비 응축성) | RS | - | 85 | % |
시스템
| 성능 | 매체 |
|
10.5 그피브스 라인 속도, 전 이중 비트 에러율 : 10E-12보다 더 좋습니다 |
7m,10m 또는 15m으로서 이용 가능한 핫 블러그 가능한, 산업표준 작은 형태인자 끼워 넣을 수 있는(SFP+) 구리 케이블. |
핀 정의
| 핀 | 논리 | 기호 | 명칭 / 기술 | 기록 |
| 1 | 베릿 | 송신기 땅 | ||
| 2 | LV-TTL-O | tx_fault | 이용 불가능 | 1 |
| 3 | LV-TTL-I | tx_dis | 송신기 드이사벨 | 2 |
| 4 | LV-TTL-I/O | SDA | 끌려감 와이어 직렬 데이터 | |
| 5 | LV-TTL-I | SCL | 끌려감 와이어 시리얼 클락 | |
| 6 | MOD DEF0 | 모듈은 나타나고 베릿에 연결됩니다 | ||
| 7 | LV-TTL-I | RS0 | 이용 불가능 | 1 |
| 8 | LV-TTL-O | LOS | 신호의 LOS | 2 |
| 9 | LV-TTL-I | RS1 | 이용 불가능 | 1 |
| 10 | 방향 전환 | 수신기 땅 | ||
| 11 | 방향 전환 | 수신기 땅 | ||
| 12 | CML-O | RD- | 뒤집어진 수신기 자료 | |
| 13 | CML-O | RD+ | 반전시키지 않은 수신기 자료 | |
| 14 | 방향 전환 | 수신기 땅 | ||
| 15 | 프크크레 | 수신기는 3.3V를 공급합니다 | ||
| 16 | 프크트 | 송신기는 3.3V를 공급합니다 | ||
| 17 | 베릿 | 송신기 땅 | ||
| 18 | CML-I | TD+ | 반전시키지 않은 송신기 데이터 | |
| 19 | cml_i | TD- | 뒤집어진 송신기 데이터 | |
| 20 | 베릿 | 송신기 땅 | ||
|
기록 : 1. 30K 옴 레지스터로 베릿에 풀다운된 SFP+ 구리에서 지원받지 않는 신호 2. 활동적 케이블 조립은 LOS와 tx_dis를 지원하지 않습니다 |
||||
