원래 장소:
무한 중국
브랜드 이름:
Springtek
인증:
ISO9001 RoHS FCC CE
모델 번호:
Ｓ -Q440A007 Ｃ
명령 정보
| 부품번호 | 제품 설명 | 섬유 Spec. |

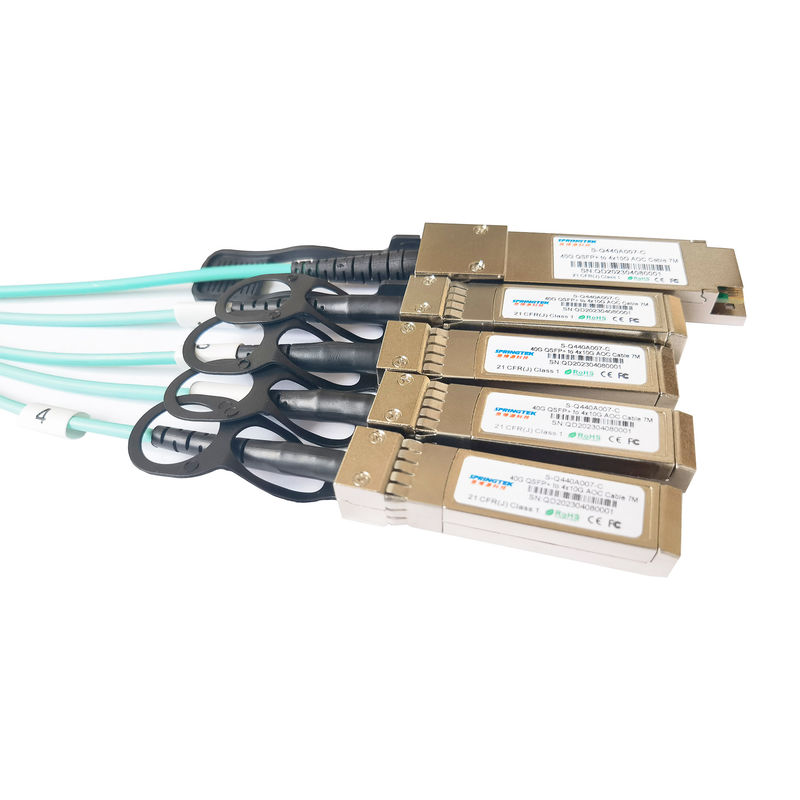

| Ｓ -Q440A007 Ｃ | 4x10G AOC 케이블 7M에 대한 40G QSFP+ | 0~70C |
기술
스프링텍 40G QSFP+ AOC 제품은 전통적 구리 케이블의 대역폭 제한을 극복하기 위해, 고속 패킷 전송 평행한 활동적 광케이블입니다. 스프링텍 40G QSFP+ AOC은 독립적인 데이터 전송 채널과 4개 데이터가 각각 10 Gb / Ｓ 활동을 할 수 있는 다중 모드 리본형 파이버를 통해 채널을 받는 4를 제공합니다.따라서, 100 미터 전송 에 40Gb/s의 종합 데이터율은 초고속 계산 데이터 환율을 지원하기 위해, 이 제품에 의해 이루어질 수 있습니다.
스프링텍 제품은 QSFP+ 다중-자원 협정 (MSA)에 따라 폼 팩터, 광학 / 전기 접속으로 설계됩니다.그것은 온도, 습도와 EMI 간섭을 포함하는 가장 가혹한 외부 운영 상태를 충족시키도록 설계되었습니다.
특징
애플리케이션
스탠더드들
절대 최대 정격
| 매개 변수 | 기호 | 민 | 맥스 | 유닛 |
| 저장 대기 온도 | TSTG | -40 | 85 | Ｃ |
| 작동 습도 | 호 | 5 | 90 | % |
| 전원 전압 | 프크크 | -0.3 | +3.6 | Ｖ |
| 입력 전압 | VIN | -0.3 | VCC+0.3 | Ｖ |
| 레인마다, 손상된 한계 | DT | 3.4 | 데이터 베이스 관리 프로그램 |
권고된 운영조건
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 |
| 전원 전압 | 프크크 | 3.13 | 3.3 | 3.47 | Ｖ |
| 제어 입력 전압 높은 것 | 2 | VCC | Ｖ | ||
| 제어 입력 전압 로우 | 0 | 0.8 | Ｖ | ||
| 자료 비율, 각각 레인 | 10.3125 | 11.2 | 그비피스 |
송신기
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 |
|
단일 종결 입력 전압 허용 오차 |
-0.3 | 4 | Ｖ | |||
|
AC 동상 입력 전압 허용 오차 |
15 | mV | RMS | |||
|
차동입력전압 변동 한계 |
50 | 음피피 |
LOSA 한계 |
|||
| 차별적 입력 전압 스윙 | Vin, 피피 | 180 | 1200 | 음피피 | ||
| 차동 입력 임피던스 | 신 | 90 | 100 | 110 | 오옴 | |
|
단일 종결 입력 전압 허용 오차 |
-0.3 | 4 | Ｖ | |||
| 차동 입력 s 파라메타 | SDD11 | < -12=""> | dB | 0.01-4.1GHz | ||
| < -6=""> | dB | 4.1-11.1GHz | ||||
|
커먼 모드 변환에 대한 반영된 차이 |
SCD11 | -10 | dB | 0.01-11.1GHz | ||
수신기
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 |
| 단일단 형태 출력 전압 | -0.3 | 4 | Ｖ | |||
|
AC 코먼모드출력전압 |
7.5 | mV | RMS | |||
|
차별적 출력 전압 스윙 |
출력전압, 피피 | 400 | 800 | 음피피 | ||
| 차동 출력 임피던스 | 즈아웃 | 90 | 100 | 110 | 오옴 | |
|
차동 출력 s 파라메타 |
SDD22 | < -12=""> | dB | 0.01-4.1GHz | ||
| < -6=""> | dB | 4.1-11.1GHz | ||||
|
공통 모드 출력 반사 계수 |
SCC22 | < -7=""> | dB | 0.01-2.5GHz | ||
| -3 | dB | 2.5-11.1GHz | ||||
| 전체 지터 | 0.38 | UI | ||||
| 결정적 지터 | 0.64 | UI | ||||
