원래 장소:
무한 중국
브랜드 이름:
Springtek
인증:
ISO9001 RoHS FCC CE
모델 번호:
Ｓ -PP25A007 Ｃ

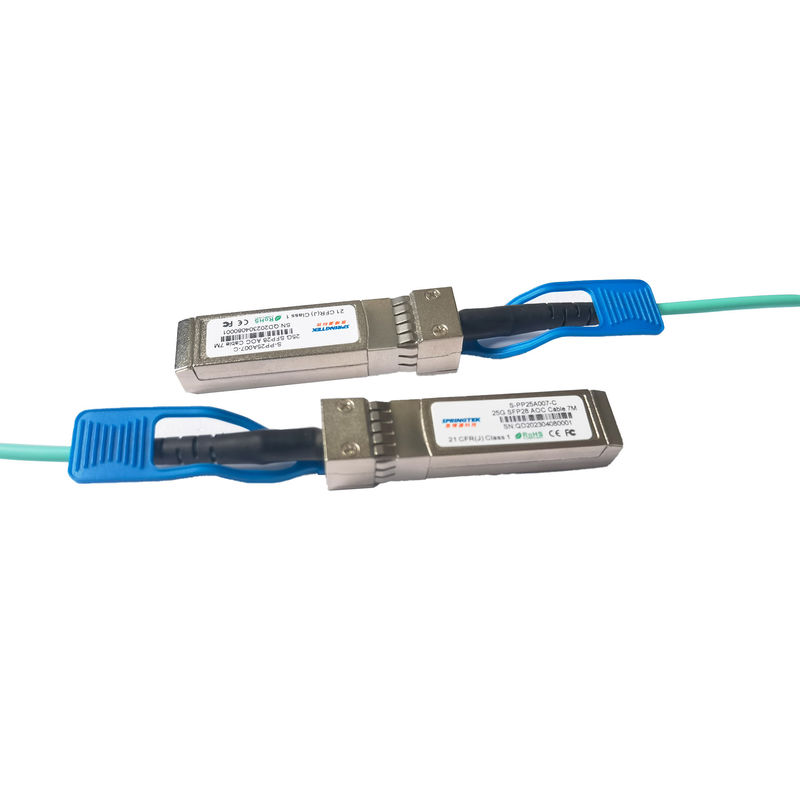

SFP28 AOC 케이블 7M에 대한 25G SFP28
명령 정보
| 부품번호 | 제품 설명 | 섬유 Spec. |
| Ｓ -PP25A007 Ｃ | 25G SFP28 AOC 케이블 7M | 0~70C |
기술
광케이블이 인 스프링텍 SFP28 활동가는 SFP28 연결기와 파이버 조립체를 직접 붙입니다. 그들은 매우 짧은 거리에 적합하고, 랙 이내에 그리고 인접한 랙을 가로질러 연결시키기 위한 비용 효율적 방법을 제공합니다.
스프링텍 SFP28 활동적 광학 1/10 해리는 OM3 MMF 에 70 미터 또는 OM4 MMF 에 100 미터에 달려있습니다. 이 모듈은 850nm의 공칭 파장을 사용하여 멀티 모드 광섬유 시스템에 걸쳐 작동하도록 설계됩니다.
특징
애플리케이션
스탠더드들
절대 최대 정격
| 매개 변수 | 기호 | 민 | 맥스 | 유닛 |
| 저장 온도 | Ts | -20 | +85 | 'Ｃ |
| 운용 케이스 온도 | Tc | 0 | 70 | 'Ｃ |
| 작동 습도 | RH | 0 | 85 | % |
| 공급 전압 | 프크크 | -0.3 | 3.6 | Ｖ |
|
기록 : 송수신기가 더 리미츠를 넘어서 상황을 받으면 피해는 발생할 수 있습니다. |
||||
권고된 운영조건
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 |
| 운용 케이스 온도 | Tc | 0 | +70 | 'Ｃ | |
| 공급 전압 | 프크크 | 3.135 | 3.3 | 3.465 | Ｖ |
| 공급전류 | Icc | 300 | 마 | ||
| 비트율 | BR | 25.78125 | 그비피스 |
송신기
그렇지 않았다면 상세화되지 않는다면 다음과 같은 전기 특성은 추천된 운영 환경 위에서 규정됩니다.
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 |
| 과부담 차동전압 pk-pk | TP1a | 900 | mV | |||
| 커먼 모드 전압 (보이스 코일 모터) | TP1 | -350 | 2850 | mV | 2 | |
| 차별적 종단저항 불일치 | TP1 | 10 | % | 1MHz에 | ||
| 차등 수익률 손실(SDD11) | TP1 | CEI-28G-vsr를 보세요 등식 13-19 |
dB | |||
| 차별적 변환과 차별적 토코먼 방식 변환(SDC11, SCD11)에 대한 커먼 모드 | TP1 | CEI-28G-vsr를 보세요 Equation13-20 |
dB | |||
응력을 가진 입력 테스트 |
TP1a | CEI-28G-sr Section13.3.11.2.1을 보세요 |
수신기
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 |
| 차동전압, pk-pk | TP4 | 900 | mV | |||
| 커먼 모드 전압 (보이스 코일 모터) | TP4 | -350 | 2850 | mV | 2 | |
| 동상 잡음, RMS | TP4 | 17.5 | mV | |||
| 차별적 종단저항 불일치 | TP4 | 10 | % | 1 마하즈에 | ||
| 차등 수익률 손실(SDD22) | TP4 | CEI-28G-vsr를 보세요 Equation13-19 |
dB | |||
| 차별적 변환에 대한 커먼 모드와 커먼 모드 변환(SDC22, SCD22)에 대한 차이 | TP4 | CEI-28G-vsr를 보세요 Equation13-21 |
dB | |||
| 커먼 모드 복귀 손실(SCC22) | TP4 | -2 | dB | 3 | ||
| 전이시간, 20에서 80% | TP4 | 9.5 | 추신 | |||
| 수직 눈 클로저 (VEC) | TP4 | 5.5 | dB | |||
| 10-15 가능성(EW15)에 있는 눈 폭 | TP4 | 0.57 | UI | |||
| 10-15 가능성(EH15)에 있는 앉은 눈높이 | TP4 | 228 | mV | |||
| 기록 : 단말기 당 1. 2. 보이스 코일 모터는 호스트에 의해 발생됩니다. 상술은 지상 오프셋 전압의 효력을 포함합니다. 3. 250MHz에서부터 30GHz.. |
||||||
